Importante!

Este procedimento de substituição pode ser usado para:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 2.0, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.9 SDI, VW GOLF III (1H1) 2.0 GL … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a braço de suspensão dianteira no VOLKSWAGEN GOLF 3 (1H1) [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em VW Golf 3 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para GOLF III (1H1) e outros modelos VW

Produtos alternativos

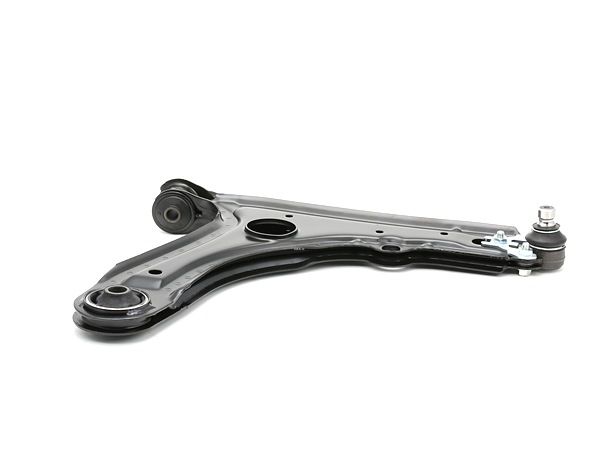

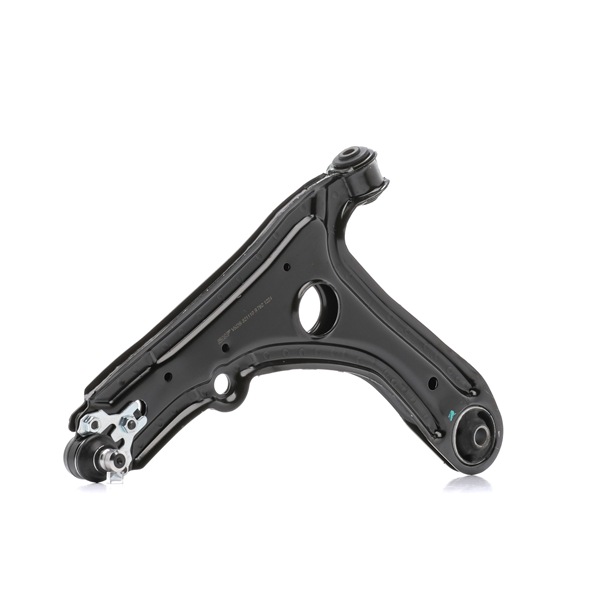

Braço de suspensão

Substituição: braço inferior da parte dianteira – VW Golf 3. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave de caixa n.º 13

                      Chave de caixa n.º 18

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Vira-macho

                      Punção de arrombar

                      Pé-de-cabra

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – VW Golf 3. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – VW Golf 3. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Golf 3
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

Substituição: braço inferior da parte dianteira – VW Golf 3. Conselho:
Após aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 7

Desenrosque o elemento que fixa o tirante da barra estabilizadora ao braço de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação.

Passo 9

Remova a barra estabilizadora. Utilize um pé-de-cabra.
Passo 10

Solte o fixador frontal do braço. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 11

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 12

Desaparafuse os fixadores que ligam a junta esférica ao braço de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 13

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 14

Remova o fixador traseiro do braço de controlo.

Passo 15

Remova o fixador frontal do braço de controlo.
Passo 16

Remova o braço. Utilize um pé-de-cabra.
Passo 17

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 18

Instale um novo braço. Use um saca-pino.

Substituição: braço inferior da parte dianteira – VW Golf 3. Conselho da AUTODOC:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 19

Instale os fixadores do braço de controlo.
Passo 20

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 21

Trate todas as juntas de conexão do estabilizador. Use massa de cobre.
Passo 22

Instale o terminal do estabilizador transversal.
Passo 23

Instale a fixação da haste à barra estabilizadora e aperte-a. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 24

Aperte os fixadores que ligam a junta esférica ao braço de suspensão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 25

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 26

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 27

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – VW Golf 3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 28

Trate todas as juntas do braço. Use massa de cobre.
Passo 29

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 30

Instale a roda.

Substituição: braço inferior da parte dianteira – VW Golf 3. AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 31

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 32

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 33

Retire os macacos e calços.
