Importante!

Este procedimento de substituição pode ser usado para:
VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.6, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

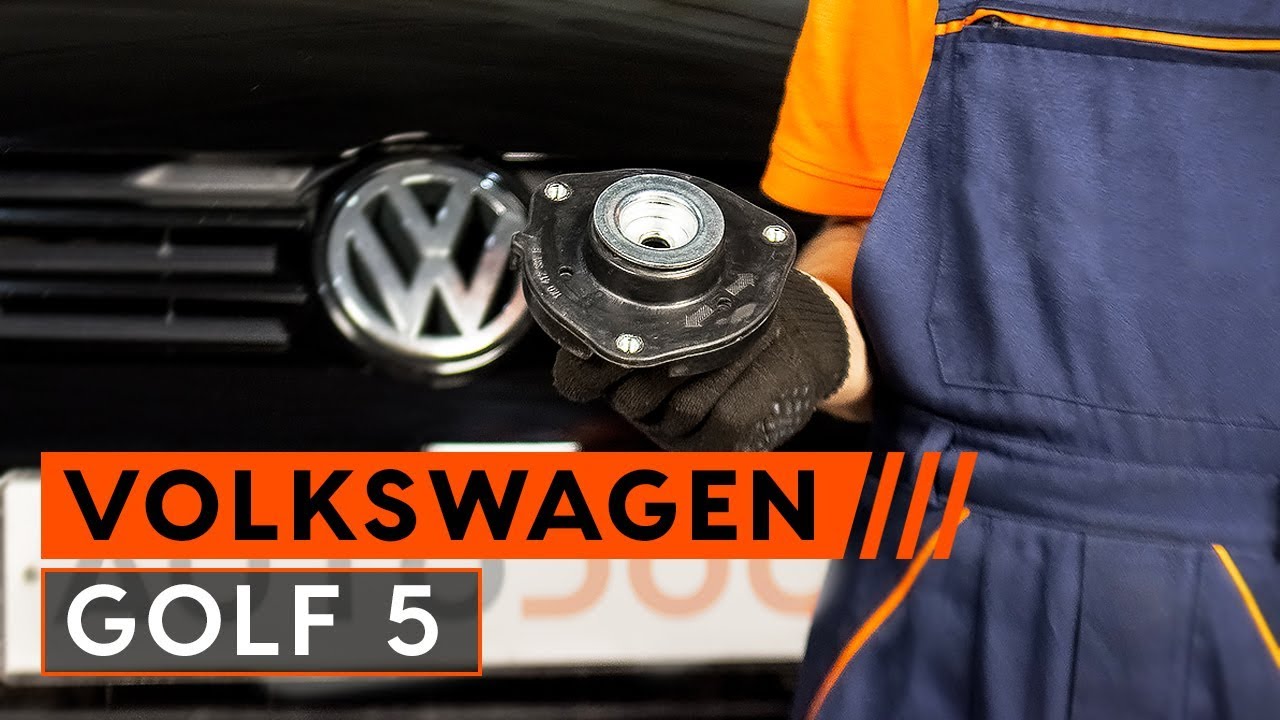

Como substituir uma montagem de amortecedor dianteiro no VW GOLF 5 [TUTORIAL]

Como mudar cabeçotes do amortecedores da parte dianteira em VW Golf 5 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para Golf V Hatchback (1K1) e outros modelos VW

Suporte de apoio do conjunto mola / amortecedor

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Diesel (140 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Gasolina (150 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Diesel (105 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Gasolina (115 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Gasolina (90 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Diesel (75 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Gasolina (102 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Diesel (90 cv)

        Suporte de apoio do conjunto mola / amortecedor para Golf V Hatchback (1K1) Diesel (105 cv)

Substituição: cabeçotes do amortecedores – VW Golf 5. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 19

                        Chave de caixa n.º 13

                        Chave de caixa n.º 19

                        Chave de caixa n.º 21

                        Chave de caixa n.º 27

                        ponta hexagonal n.º H5

                        ponta hexagonal n.º H6

                        ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Martelo

                        Chave de fenda plana

                        Extrator de articulação esférica

                        Compressor hidráulico de molas de suspensão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – VW Golf 5. AUTODOC recomenda:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Todo o trabalho deve ser feito com o motor parado.

Substituição: cabeçotes do amortecedores – VW Golf 5. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Golf 5
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 8

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 9.1

Desconecte a instalação elétrica e a mangueira de travão do suporte das mangas de eixo.

Passo 9.2

Use uma chave de fenda plana.
Passo 10

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Use uma chave de fenda plana.
Passo 11.1

Desaparafuse a fixação de pinça de travão.

Passo 11.2

Use HEX n.º H7 Use uma chave de catraca.
Passo 12

Retire a pinça de travão.

Substituição: cabeçotes do amortecedores – VW Golf 5. Os especialistas da AUTODOC recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 13

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 14.1

Desaperte a fixação da articulação esférica da manga de eixo.

Passo 14.2

Use uma chave combinada nº 19.
Passo 15

Desconecte o braço inferior da manga de eixo. Use um martelo.

Passo 16

Desaperte o fixador que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 27.
Passo 17

Desconecte o braço inferior da manga de eixo. Utilize um pé-de-cabra.

Passo 18

Remova o parafuso de fixação.

Passo 19

Remova o eixo de transmissão.

Passo 20

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 21.1

Desaperte a porca e remova a barra estabilizadora do amortecedor.

Passo 21.2

Use uma chave combinada nº 19. Use HEX n.º H5 Use uma chave de catraca.
Passo 22

Abaixar o automóvel.

Passo 23

Abra o capô.
Passo 24

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 25

Retire o vedante da grelha do capô.

Passo 26

Eleve e retire a grelha do capô.
Passo 27

Limpe os fixadores da montagem superior do suporte do amortecedor. Use spray WD-40.

Passo 28

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
VW Golf 5 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 29

Remova o suporte de suspensão.
Passo 30

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – VW Golf 5. Conselho:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 31

Comprima a mola.

Passo 32

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 33

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 34

Remova a montagem do suporte superior.
Passo 35

Limpe o assento de montagem da coluna de suspensão. Use uma escova metálica. Use spray WD-40.

Substituição: cabeçotes do amortecedores – VW Golf 5. Conselho da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 36

Instalar uma nova montagem de suporte.
Passo 37

Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H6. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: cabeçotes do amortecedores – VW Golf 5. Os profissionais recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 38

Solte a mola.
Passo 39

Retire a coluna de suspensão montada.

Passo 40

Instale o amortecedor no arco da roda.
Passo 41

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. VW Golf 5
Passo 42

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 43

Instale e fixe a grelha do capô.
Passo 44

Instale o vedante da grelha do capô.

Passo 45

Remova a proteção do guarda-lamas.

Passo 46

Feche o capô.
Passo 47

Elevar a parte dianteira do carro e fixar em suportes.

Passo 48

Instale o eixo de transmissão no cubo da roda.
Passo 49

Conecte o braço inferior à manga de eixo.
Passo 50

Aperte o fixador da articulação esférica. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Passo 51

Instale o parafuso de fixação.

Passo 52

Aperte o parafuso que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 27. Use uma chave de torque. Aperte-o para o torque de 200 Nm.
Passo 53

Instale o terminal do estabilizador transversal. Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 54.1

Instale a pinça do travão e fixe-o.

Passo 54.2

Use HEX n.º H7 Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 55

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 56

Ligue a instalação elétrica e a mangueira de travão ao suporte das mangas de eixo.
Passo 57

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 58

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 59

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 60

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Golf 5. Depois de aplicar o spray, espere alguns minutos.
Passo 61

Instale a roda.

Substituição: cabeçotes do amortecedores – VW Golf 5. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 62

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 63

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.

Passo 64

Retire os macacos e calços.
