Importante!

Este procedimento de substituição pode ser usado para:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a kit de reparação de suporte do amortecedor no VW GOLF 4 [TUTORIAL]

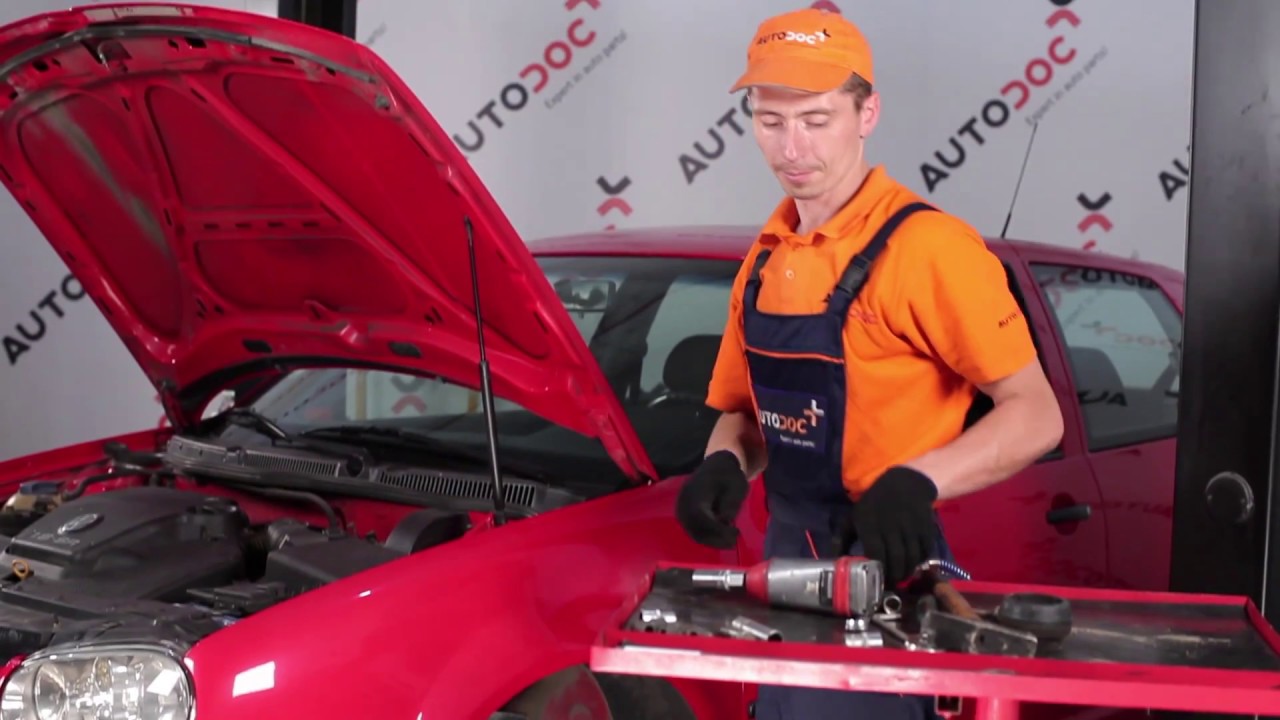

Como mudar cabeçotes do amortecedores da parte dianteira em VW Golf 4 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para Golf IV Hatchback (1J1) e outros modelos VW

Produtos alternativos

Suporte de apoio do conjunto mola / amortecedor

FL3956-J FLENNOR Suporte de apoio do conjunto mola / amortecedor

5,56 EUR

Loja

SKSS-0670094 STARK Suporte de apoio do conjunto mola / amortecedor

5,82 EUR

Loja

1180S0095 RIDEX Suporte de apoio do conjunto mola / amortecedor

5,82 EUR

Loja

21652788 CORTECO Suporte de apoio do conjunto mola / amortecedor

5,88 EUR

Loja

33961 MAPCO Suporte de apoio do conjunto mola / amortecedor

8,96 EUR

Loja

4090330 KRAFT Suporte de apoio do conjunto mola / amortecedor

9,01 EUR

Loja

SKRPK-1250006 STARK Kit de reparação, suporte de apoio do conj. mola / amortecedor

9,75 EUR

Loja

09227 FEBI BILSTEIN Suporte de apoio do conjunto mola / amortecedor

9,93 EUR

Loja

SKSS-0670101 STARK Suporte de apoio do conjunto mola / amortecedor

10,12 EUR

Loja

510070 GSP Suporte de apoio do conjunto mola / amortecedor

10,19 EUR

Loja

Substituição: cabeçotes do amortecedores – VW Golf 4. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 20

                      Chave de caixa n.º 21

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Martelo

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – VW Golf 4. Conselho da AUTODOC:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Golf 4 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.

Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – VW Golf 4. Os especialistas da AUTODOC recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador.Use uma escova metálica.Use spray WD-40.

Passo 7

Desaparafuse o fixador que conecta a barra estabilizadora ao braço.Use uma chave soquete nº 16.Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação.

Passo 9

Desligue a cablagem do suporte do amortecedor.
Passo 10

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo.Use uma escova metálica.Use spray WD-40.

Passo 11

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 12

Remova o parafuso de fixação.

Passo 13

Desligar a manga de eixo do suporte do amortecedor.Use um martelo.
Passo 14

Abaixar o automóvel.

Passo 15

Abra o capô.
Passo 16

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 17

Limpe os fixadores da montagem superior do suporte do amortecedor.Use spray WD-40.

Passo 18

Desapertar a fixação superior de montagem do suporte do amortecedor.Use uma chave soquete nº 21.Use uma chave de catraca.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Golf 4
Passo 19

Remova o suporte de suspensão.
Passo 20

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – VW Golf 4. Conselho:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 21

Comprima a mola.
Passo 22

Trate a haste da coluna do amortecedor.Use uma escova metálica.Use spray WD-40.

Passo 23

Remova a porca do suporte do pistão.Use uma chave soquete nº 20.Use uma chave de catraca.
Passo 24

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – VW Golf 4. Conselho de especialistas da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 25

Limpe o assento de montagem da coluna de suspensão.Use uma escova metálica.Use spray WD-40.

Passo 26

Instalar uma nova montagem de suporte.
Passo 27

Aperte a porca do suporte do amortecedor da haste do pistão.Use uma chave soquete nº 20.Use uma chave de torque.Aperte-o para o torque de 60 Nm.

Substituição: cabeçotes do amortecedores – VW Golf 4. Os profissionais recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 28

Solte a mola.
Passo 29

Retire a coluna de suspensão montada.

Passo 30

Instale o amortecedor no arco da roda.
Passo 31

Aparafuse a fixação superior de montagem do suporte do amortecedor.Use uma chave soquete nº 21.Não o aperte.

AUTODOC recomenda:
VW Golf 4 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 32

Aperte a fixação superior da montagem do suporte do amortecedor.Use uma chave soquete nº 21.Use uma chave de torque.Aperte-o para o torque de 60 Nm.
Passo 33

Remova a proteção do guarda-lamas.

Passo 34

Feche o capô.
Passo 35

Elevar a parte dianteira do carro e fixar em suportes.

Passo 36

Eleve a manga de eixo.Use um macaco hidráulico de caixa de transmissão.
Passo 37

Fixe o suporte do amortecedor na manga de eixo.Use um martelo.

Passo 38

Instale o parafuso de fixação.

Passo 39

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 60 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 40

Ligue a cablagem ao suporte do amortecedor.
Passo 41

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – VW Golf 4. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 42

Instale o parafuso de fixação.

Passo 43

Aperte o fixador que conecta a barra estabilizadora ao braço.Use uma chave soquete nº 16.Use uma chave de torque.Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 44

Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.

Passo 45

Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.

Substituição: cabeçotes do amortecedores – VW Golf 4. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 46

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Golf 4
Passo 47

Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 48

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.

Passo 49

Retire os macacos e calços.
