Importante!

Este procedimento de substituição pode ser usado para:
NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.2 DCi FWD, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

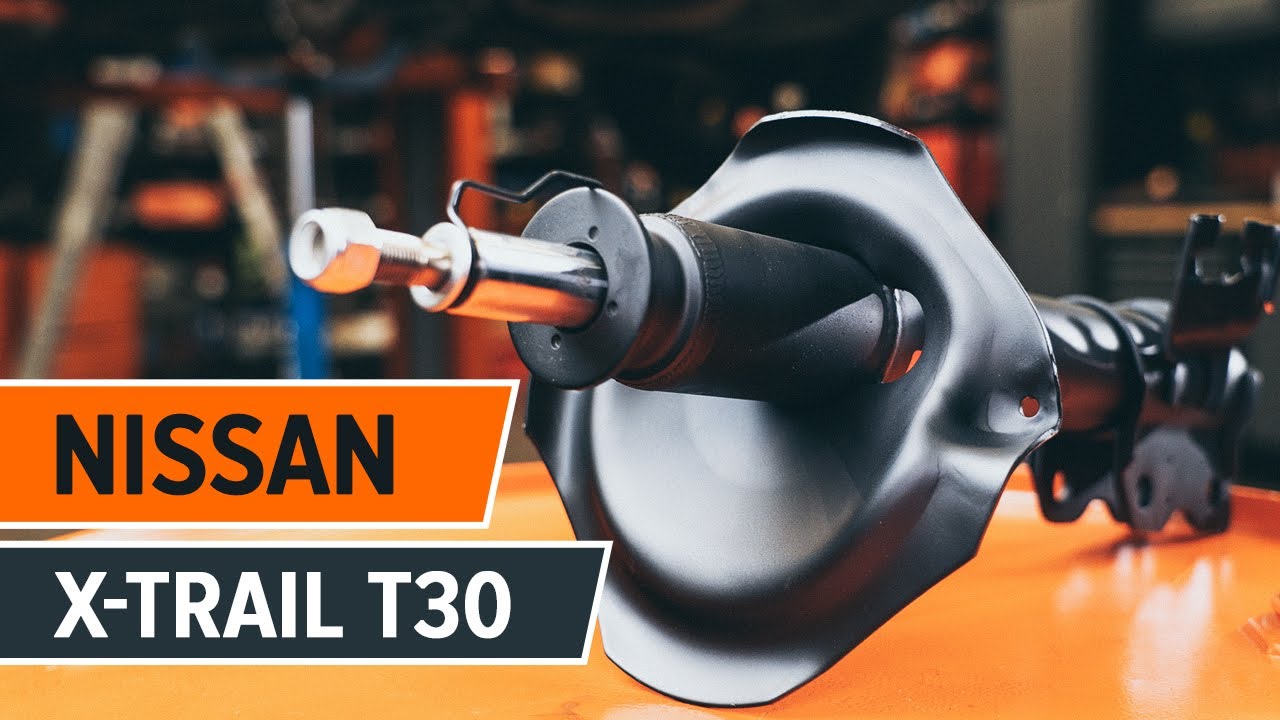

Como substituir coluna de suspensão parte dianteira no NISSAN X TRAIL T30 [TUTORIAL DA AUTODOC]

Como mudar kit de suspensão da parte dianteira em Nissan X Trail T30 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para X-TRAIL (T30) e outros modelos NISSAN

Amortecedor

        Amortecedor para X-Trail (T30) Gasolina (140 cv)

        Amortecedor para X-Trail (T30) Diesel (114 cv)

        Amortecedor para X-Trail (T30) Gasolina (165 cv)

        Amortecedor para X-Trail (T30) Diesel (136 cv)

        Amortecedor para X-Trail (T30) Gasolina (140 cv)

        Amortecedor para X-Trail (T30) Diesel (136 cv)

        Amortecedor para X-Trail (T30) Gasolina (150 cv)

        Amortecedor para X-Trail (T30) Gasolina (179 cv)

        Amortecedor para X-Trail (T30) Gasolina (150 cv)

Substituição: kit de suspensão – Nissan X Trail T30. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa lubrificante de cerâmica

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 14

                        Chave Combinada nº 17

                        Chave de caixa n.º 17

                        Chave de caixa n.º 19

                        Chave para a porca do amortecedor de 17 mm

                        Chave para a porca do amortecedor de D10 mm

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Martelo

                        compressor hidráulico de molas de suspensão

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Nissan X Trail T30. Os especialistas da AUTODOC recomendam:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Nissan X Trail T30 – devem ser efetuados com o motor desligado.

Efetue a substituição na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4

Solte a porca da haste da suspensão. Não a desenrosque por completo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 5

Solte os fixadores superiores do dispositivo amortecedor. Use uma chave combinada nº 14.

Substituição: kit de suspensão – Nissan X Trail T30. AUTODOC recomenda:
Não desaparafuse completamente os fixadores superiores, uma vez que estes podem também conter outros componentes da suspensão.
Passo 6

Fixe as rodas com os calços.

Passo 7

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 8

Eleve o veículo.

Substituição: kit de suspensão – Nissan X Trail T30. Conselho:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 9

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Nissan X Trail T30
Passo 10

Retire a roda.
Passo 11

Remova o elemento de fixação que prende a mangueira de travão ao amortecedor. Utilize um pé-de-cabra. Use um martelo.
Passo 12

Retire a mangueira de travão do suporte do amortecedor.
Passo 13

Desconecte a cablagem do sensor ABS.
Passo 14

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 15

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 17. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 16

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 17

Retire os parafusos de fixação.
Passo 18

Desligar a manga de eixo do suporte do amortecedor. Utilize um pé-de-cabra.
Passo 19

Desaperte os fixadores superiores da coluna de suspensão.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Nissan X Trail T30
Passo 20

Remova o suporte de suspensão.
Passo 21

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 22

Instale o dispositivo amortecedor no compressor de molas.

AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 23

Comprima a mola.
Passo 24

Remova a porca do suporte do pistão. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 25

Remova a montagem do suporte superior.
Passo 26

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – Nissan X Trail T30. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 27

Solte a mola espiral.
Passo 28

Retire a mola.
Passo 29

Retire o amortecedor antigo do compressor hidráulico de mola.
Passo 30

Instale o amortecedor novo no compressor hidráulico de mola.

AUTODOC recomenda:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 31

Instale a mola do amortecedor.
Passo 32

Comprima a mola.
Passo 33

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 34

Instale o suporte superior e o rolamento do suporte.

Substituição: kit de suspensão – Nissan X Trail T30. Os especialistas da AUTODOC recomendam:
Certifique-se de que a torre da suspensão está instalada na posição correta, de acordo com as marcações.
Passo 35

Aperte a porca do suporte do amortecedor da haste do pistão. Chave para a porca do amortecedor de 17 mm. Chave para a porca do amortecedor de D10 mm. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36

Solte a mola.
Passo 37

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 38

Retire a coluna de suspensão montada.
Passo 39

Instale o amortecedor no arco da roda.
Passo 40

Prenda os fixadores superiores do amortecedor. Não o aperte. Use uma chave combinada nº 14.

AUTODOC recomenda:
Nissan X Trail T30 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 41

Fixe o suporte do amortecedor na manga de eixo.
Passo 42

Instale os parafusos de fixação.
Passo 43

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 17. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 44

Conecte a cablagem do sensor ABS.
Passo 45

Fixe a mangueira do travão à torre da suspensão.
Passo 46

Instale o clipe de retenção da mangueira de travão. Use um martelo.
Passo 47

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 48

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Nissan X Trail T30. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 49

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 50

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 51

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 52

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Nissan X Trail T30
Passo 53

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 54

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 118 Nm.
Passo 55

Retire os macacos e calços.
Passo 56

Aperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 57

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 58

Remova a proteção do guarda-lamas.
Passo 59

Feche o capô.
