Importante!

Este procedimento de substituição pode ser usado para:
OPEL Zafira A (T98) 2.2 DTI 16V (F75), OPEL Zafira A (T98) 1.6 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 2.2 16V (F75), OPEL Zafira A (T98) 2.0 DTI 16V (F75), OPEL Zafira A (T98) 1.6 CNG (F75), OPEL Zafira A (T98) 2.2 DTI 16V (F75) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

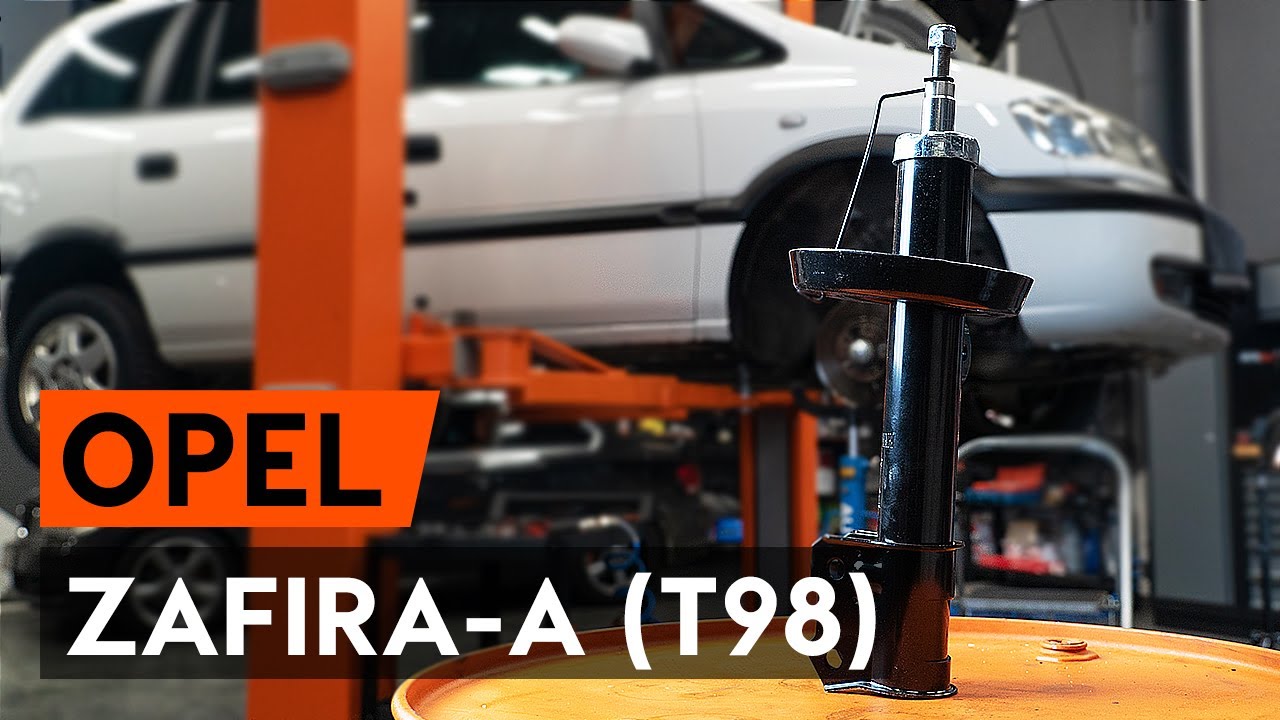

Como substituir coluna de suspensão dianteira no OPEL ZAFIRA-A 1 (T98) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em Opel Zafira F75 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para Zafira A (T98) e outros modelos OPEL

Produtos alternativos

Amortecedor

SKSA-0131653 STARK Amortecedor

24,61 EUR

Loja

SKSA-0130841 STARK Amortecedor

35,00 EUR

Loja

854S0326 RIDEX Amortecedor

35,00 EUR

Loja

SKSA-0130106 STARK Amortecedor

36,45 EUR

Loja

SKSA-0132676 STARK Amortecedor

36,71 EUR

Loja

20718 MAPCO Amortecedor

38,13 EUR

Loja

SKSA-0130033 STARK Amortecedor

38,42 EUR

Loja

SKSA-0132735 STARK Amortecedor

42,17 EUR

Loja

AHX023MT Magnum Technology Amortecedor

46,50 EUR

Loja

SKSA-0132005 STARK Amortecedor

47,88 EUR

Loja

Substituição: kit de suspensão – Opel Zafira F75. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Chave Combinada nº 19

                      Chave de caixa n.º 10

                      Chave de caixa n.º 18

                      Chave de caixa n.º 19

                      ponta hexagonal n.º H6

                      Soquete de impacto para roda nº 19

                      Chave de catraca

                      Chave dinamométrica

                      Vira-macho

                      Alicates

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Opel Zafira F75. Os especialistas da AUTODOC recomendam:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire o vedante da grelha do capô.
Passo 4

Remova a parte superior do painel frontal.
Passo 5

Limpe os fixadores da parte inferior do painel frontal. Use spray WD-40.
Passo 6

Desaparafuse os fixadores da parte inferior do painel frontal. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 7

Remova a parte inferior do painel frontal.
Passo 8

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 9

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave combinada nº 18. Use HEX n.º H6. Use uma chave de catraca.
Passo 10

Fixe as rodas com os calços.
Passo 11

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 12

Elevar a parte dianteira do carro e fixar em suportes.
Passo 13

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Opel Zafira F75. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 14

Retire a roda.
Passo 15

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 17

Remova a barra estabilizadora.
Passo 18

Desconecte os fios do sensor ABS.
Passo 19

Limpe os fixadores que ligam a mangueira do travão ao amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20

Retire o clip de retenção da mangueira do travão. Use alicates.
Passo 21

Desconecte a mangueira de travão.
Passo 22

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 23

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 24

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 25

Retire os parafusos de fixação.
Passo 26

Desligar a manga de eixo do suporte do amortecedor.
Passo 27

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Opel Zafira F75 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 28

Remova o suporte de suspensão.
Passo 29

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Opel Zafira F75. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 30

Comprima a mola.
Passo 31

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 32

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 33

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

Substituição: kit de suspensão – Opel Zafira F75. Conselho da AUTODOC:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.
Passo 34

Solte a mola espiral.
Passo 35

Retire a mola.
Passo 36

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Opel Zafira F75. Conselho:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 37

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 38

Instale a mola do amortecedor.
Passo 39

Comprima a mola.
Passo 40

Instale o suporte, a coifa e o batente de encosto do amortecedor no novo amortecedor.
Passo 41

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 50 Nm.

Substituição: kit de suspensão – Opel Zafira F75. Os especialistas da AUTODOC recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 42

Solte a mola.
Passo 43

Retire a coluna de suspensão montada.
Passo 44

Instale o amortecedor no arco da roda.
Passo 45

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Opel Zafira F75
Passo 46

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 47

Fixe o suporte do amortecedor na manga de eixo.
Passo 48

Instale os parafusos de fixação.
Passo 49

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 50

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+45°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 51

Fixe a mangueira do travão.
Passo 52

Instale o clip de retenção da mangueira do travão. Use alicates.
Passo 53

Conecte os fios do sensor ABS.
Passo 54

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Opel Zafira F75 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 55

Instale o terminal do estabilizador transversal.
Passo 56

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 57

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 58

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 59

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 60

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – Opel Zafira F75. Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 61

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Opel Zafira F75
Passo 62

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 63

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 64

Retire os macacos e calços.
Passo 65

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 18. Use HEX n.º H6. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 66

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 67

Volte a instalar a parte inferior do painel frontal.
Passo 68

Aparafuse os fixadores da parte inferior do painel frontal. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 69

Volte a instalar a parte superior do painel frontal.
Passo 70

Instale o vedante da grelha do capô.
Passo 71

Remova a proteção do guarda-lamas.
Passo 72

Feche o capô.
