Importante!

Este procedimento de substituição pode ser usado para:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) R 2,5 T AWD, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 Bifuel (LPG) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

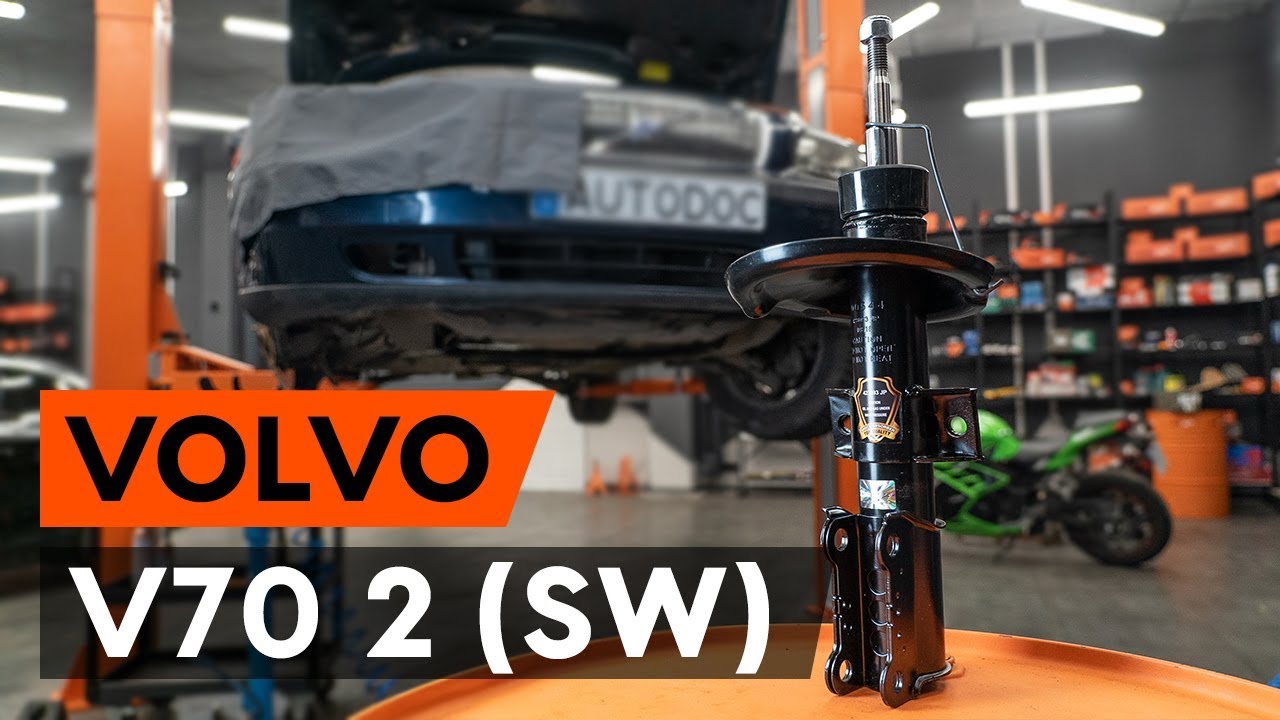

Como substituir coluna de suspensão dianteira no VOLVO V70 2 (SW) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em Volvo V70 SW - guia de substituição

Todas as peças que necessita substituir – Amortecedor para V70 II (285) e outros modelos VOLVO

Produtos alternativos

Amortecedor

SKSA-0130029 STARK Amortecedor

49,07 EUR

Loja

854S0030 RIDEX Amortecedor

49,07 EUR

Loja

SKSA-0132663 STARK Amortecedor

49,07 EUR

Loja

334611 KYB Amortecedor

75,96 EUR

Loja

JGM877S TRW Amortecedor

85,54 EUR

Loja

554 048 SACHS Amortecedor

91,98 EUR

Loja

554 046 SACHS Amortecedor

94,21 EUR

Loja

22-155344 BILSTEIN Amortecedor

103,00 EUR

Loja

178488 QUINTON HAZELL Amortecedor

108,76 EUR

Loja

36-A97-A BOGE Amortecedor

130,76 EUR

Loja

Substituição: kit de suspensão – Volvo V70 SW. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Soquete de impacto №13

                      Soquete de impacto №18

                      Soquete de impacto №21

                      ponta hexagonal n.º H6

                      Soquete de impacto para roda nº 19

                      Chave de catraca

                      Chave dinamométrica

                      Alicates Bomba de Água

                      Vira-macho

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

                      Cobertura para guarda-lamas

Comprar ferramentas

Substituição: kit de suspensão – Volvo V70 SW. AUTODOC recomenda:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Volvo V70 SW. Sequência recomendada de passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Volvo V70 SW
Passo 9

Retire a roda.
Passo 10

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11

Desaperte a porca e remova a barra estabilizadora do amortecedor. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 12

Retire a fixação do cabo do sensor ABS do suporte amortecedor. Utilize um pé-de-cabra.
Passo 13

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 14

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 21. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 15

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 16

Retire os parafusos de fixação.
Passo 17

Desligar a manga de eixo do suporte do amortecedor.
Passo 18

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Volvo V70 SW
Passo 19

Remova o suporte de suspensão.
Passo 20

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Volvo V70 SW. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 21

Comprima a mola.
Passo 22

Remova a tampa do apoio da coluna de suspensão. Utilize um pé-de-cabra.
Passo 23

Trate a haste da coluna do amortecedor. Use spray WD-40.
Passo 24

Remova a porca do suporte do pistão. Use HEX n.º H6 Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 25

Desaparafuse o elemento fixador do cabeçote do dispositivo amortecedor. Use HEX n.º H6 Use uma chave de catraca. Use alicates de bomba de água.
Passo 26

Remova a montagem do suporte superior.
Passo 27

Solte a mola espiral.
Passo 28

Retire a mola.
Passo 29

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

Substituição: kit de suspensão – Volvo V70 SW. Conselho da AUTODOC:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.
Passo 30

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Volvo V70 SW. Conselho de especialistas da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 31

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 32

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 33

Instale a mola do amortecedor.
Passo 34

Comprima a mola.
Passo 35

Instale o suporte superior e o rolamento do suporte.
Passo 36

Aparafuse o elemento fixador do cabeçote do amortecedor. Use HEX n.º H6 Use uma chave de catraca. Use alicates de bomba de água.
Passo 37

Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H6 Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 65 Nm.

Substituição: kit de suspensão – Volvo V70 SW. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 38

Solte a mola.
Passo 39

Retire a coluna de suspensão montada.
Passo 40

Instale o amortecedor no arco da roda.
Passo 41

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Volvo V70 SW
Passo 42

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 43

Fixe o suporte do amortecedor na manga de eixo.
Passo 44

Instale os parafusos de fixação. Utilize um pé-de-cabra.
Passo 45

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Volvo V70 SW. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 46

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 21. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 47

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 105 Nm.+60°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 48

Instale o terminal do estabilizador transversal.
Passo 49

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Passo 50

Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor.
Passo 51

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 52

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 53

Trate os fixadores do amortecedor. Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 54

Instale a tampa do apoio da coluna de suspensão.

Passo 55

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 56

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: kit de suspensão – Volvo V70 SW. Depois de aplicar o spray, espere alguns minutos.
Passo 57

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Volvo V70 SW
Passo 58

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 59

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 60

Retire os macacos e calços.
Passo 61

Remova a proteção do guarda-lamas.
Passo 62

Feche o capô.
