Como mudar kit de suspensão da parte traseira em Toyota Prius 2 - guia de substituição

downloads: 0

Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA PRIUS Hatchback (NHW20_) 1.5 Hybrid (NHW20_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

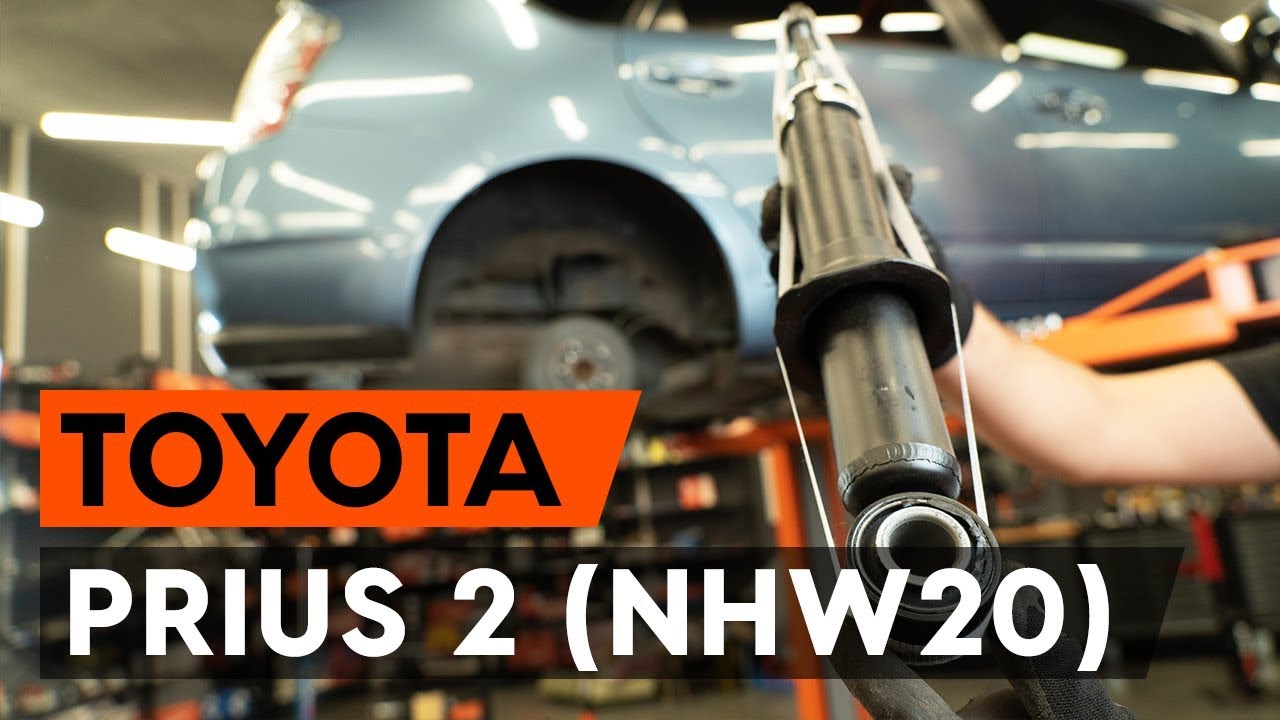

Como substituir a coluna do amortyzatory traseiro no TOYOTA PRIUS 2 (NHW20) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte traseira em Toyota Prius 2 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para PRIUS Hatchback (NHW20_) e outros modelos TOYOTA

Produtos alternativos

Amortecedor

Substituição: kit de suspensão – Toyota Prius 2. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Massa de cobre

                      Chave de caixa n.º 10

                      Chave de caixa n.º 14

                      Chave de caixa n.º 17

                      Chave de caixa n.º 19

                      Ponta hexagonal n.º H6

                      Soquete de impacto para roda nº 21

                      Chave de catraca

                      Chave dinamométrica

                      Ferramenta de remoção do clipe

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Toyota Prius 2. Conselho da AUTODOC:

Ambas as colunas da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as colunas do amortecedor esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Toyota Prius 2. Sequência recomendada de passos:

Passo 1

Abra a tampa da mala.
Passo 2

Mova a prateleira rebatível e desprenda-a dos fixadores. Ao fazê-lo, obtém acesso aos painéis do acabamento lateral.
Passo 3

Eleve o revestimento inferior do compartimento de carga.
Passo 4

Remova os grampos do forro inferior dianteiro do porta-malas. Use uma ferramenta de remoção de clipe.
Passo 5

Remova o forro inferior dianteiro do porta-malas.
Passo 6

Dobre os encostos dos assentos traseiros.
Passo 7

Desaperte o fixador do painel central de plástico de proteção. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 8

Levante a cobertura de plástico central (cobertura da bateria).
Passo 9

Retire o forro lateral do porta-malas.
Passo 10

Remova a tampa plástica lateral.

Passo 11

Desaperte os fixadores do painel de acabamento plástico lateral. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 12

Retire a tampa do acabamento do cinto de segurança.
Passo 13

Desaperte os fixadores do painel de acabamento plástico lateral. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 14

Remova a soleira de plástico.
Passo 15

Desaparafuse o fixador e remova o isolamento acústico lateral do porta-malas. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 16

Separe a mangueira de ar do aquecimento.
Passo 17

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 18

Fixe as rodas com os calços.
Passo 19

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 20

Elevar a parte traseira do carro e fixar em suportes.
Passo 21

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Toyota Prius 2
Passo 22

Retire a roda.
Passo 23

Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 24

Desaperte a fixação inferior do suporte do amortecedor. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 25

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 26

Remova o suporte de suspensão. Utilize um pé-de-cabra.
Passo 27

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Toyota Prius 2. AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 28

Comprima a mola.
Passo 29

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 30

Remova a porca do suporte do pistão. Use uma chave soquete nº 17. Use HEX n.º H6. Use uma chave de catraca.
Passo 31

Remova a montagem do suporte superior.
Passo 32

Remova a tampa protetora contra poeira do amortecedor e o para-choques.
Passo 33

Solte a mola espiral.
Passo 34

Retire a mola.
Passo 35

Retire o amortecedor antigo do compressor hidráulico de mola.

AUTODOC recomenda:
Substituição: kit de suspensão – Toyota Prius 2. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 36

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 37

Instale a mola do amortecedor.
Passo 38

Comprima a mola.
Passo 39

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 40

Instale o suporte superior e o rolamento do suporte.
Passo 41

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 17. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 56 Nm.

Substituição: kit de suspensão – Toyota Prius 2. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 42

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 43

Solte a mola.
Passo 44

Retire a coluna de suspensão montada.
Passo 45

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 46

Trate dos assentos de montagem do amortecedor. Use massa de cobre.
Passo 47

Instale o amortecedor no arco da roda.
Passo 48

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Toyota Prius 2
Passo 49

Aparafuse o elemento de fixação inferior do amortecedor.
Passo 50

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 51

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 80 Nm.
Passo 52

Remova o apoio sob a viga do eixo traseiro.

Substituição: kit de suspensão – Toyota Prius 2. Conselho de especialistas da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 53

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Toyota Prius 2
Passo 54

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 55

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 56

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 57

Instale a mangueira de ar do aquecimento.
Passo 58

Instale o isolamento acústico lateral do porta-malas e aparafuse os seus fixadores.
Passo 59

Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 60

Aparafuse o fixador do forro lateral do porta-malas. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 61

Aperte os fixadores do painel de acabamento plástico lateral. Use uma chave soquete nº 10. Use uma chave de catraca.

Passo 62

Instale a tampa do acabamento do cinto de segurança.
Passo 63

Instale o painel central de plástico de proteção.
Passo 64

Aparafuse o fixador do painel central de plástico de proteção. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 65

Conecte o forro lateral do porta-malas.
Passo 66

Instale a soleira de plástico.
Passo 67

Volte a colocar o banco na sua posição inicial.
Passo 68

Instale o forro inferior dianteiro do porta-malas.
Passo 69

Instale os grampos do forro dianteiro do porta-malas.
Passo 70

Coloque o revestimento inferior do compartimento de carga.
Passo 71

Instale a prateleira rebatível no seu local de montagem.
Passo 72

Feche a tampa do compartimento de bagagem.
Passo 73

Retire os macacos e calços.
