Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA PRIUS Hatchback (NHW20_) 1.5 Hybrid (NHW20_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

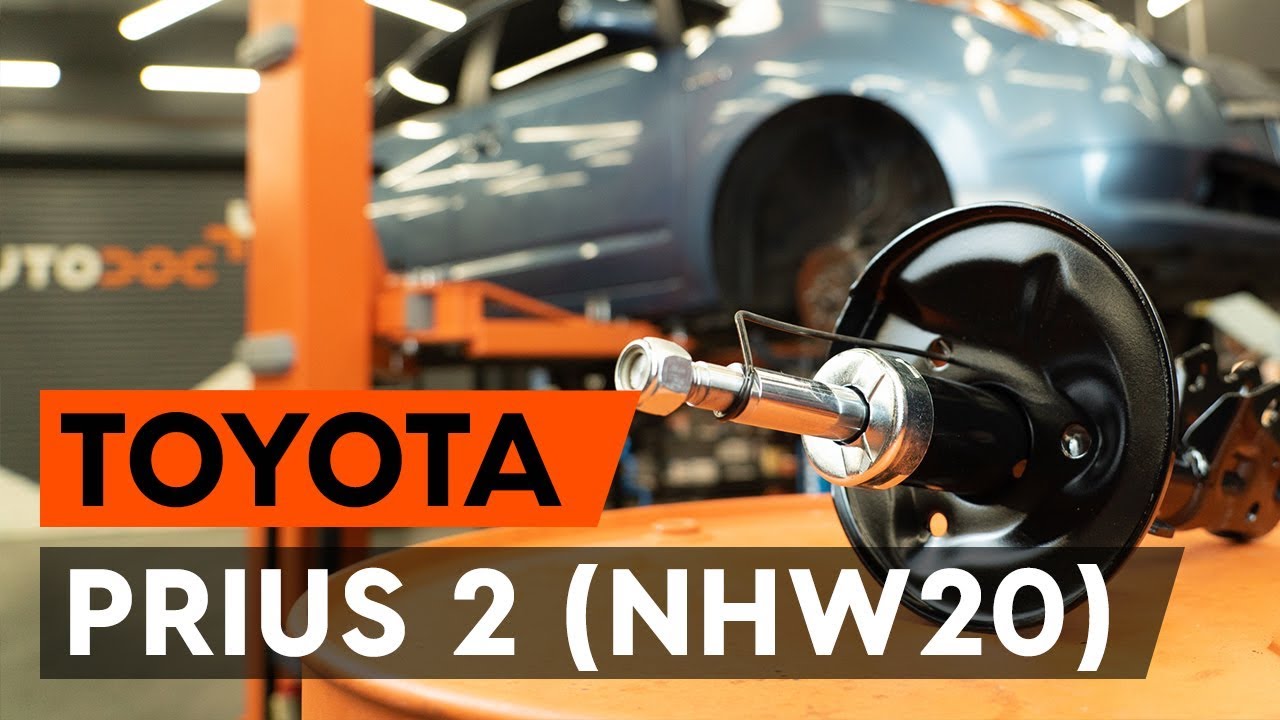

Como substituir coluna de suspensão dianteira no TOYOTA PRIUS 2 (NHW20) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em Toyota Prius 2 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para PRIUS Hatchback (NHW20_) e outros modelos TOYOTA

Amortecedor

Amortecedor para Prius II Liftback (XW20) Gasolina/eléctrico (112 cv)

Substituição: kit de suspensão – Toyota Prius 2. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave Combinada nº 19

                        Chave de caixa n.º 10

                        Chave de caixa n.º 12

                        Chave de caixa n.º 14

                        Chave de caixa n.º 17

                        Chave de caixa n.º 19

                        Ponta hexagonal n.º H6

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Pé-de-cabra

                        Chave de corrente

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Toyota Prius 2. Conselho da AUTODOC:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Toyota Prius 2. Sequência recomendada de passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Desaperte os fixadores dos braços do limpa vidros do para-brisas. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 4

Retire os braços do limpa vidros.
Passo 5

Remova as tampas dos braços do limpa-vidros.
Passo 6

Trate dos fixadores da ligação das escovas do limpa-para-brisas. Use spray WD-40.
Passo 7

Separe o conector das escovas do limpa-para-brisas.
Passo 8

Desaparafuse os fixadores do painel da ligação das escovas do limpa-para-brisas. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 9

Remova o painel montado com a ligação das escovas do limpa-para-brisas.
Passo 10

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 11

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 12

Fixe as rodas com os calços.
Passo 13

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 14

Elevar a parte dianteira do carro e fixar em suportes.
Passo 15

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Toyota Prius 2. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 16

Retire a roda.
Passo 17

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 18

Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 19

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 17. Use HEX n.º H6. Use uma chave de catraca.
Passo 20

Remova a barra estabilizadora.

Substituição: kit de suspensão – Toyota Prius 2. AUTODOC recomenda:
Examine os tampões da barra estabilizadora. Substitua-as se necessário.
Passo 21

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 22

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 23

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 24

Retire os parafusos de fixação.
Passo 25

Desligar a manga de eixo do suporte do amortecedor.
Passo 26

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Toyota Prius 2
Passo 27

Remova o suporte de suspensão.
Passo 28

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Toyota Prius 2. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 29

Comprima a mola.
Passo 30

Remova a tampa do apoio da coluna de suspensão. Utilize um pé-de-cabra.
Passo 31

Remova a porca do suporte do pistão. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 32

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor. Utilize um pé-de-cabra.

Substituição: kit de suspensão – Toyota Prius 2. AUTODOC recomenda:
Examine com muito cuidado a montagem do amortecedor, a tampa de poeira e o bloqueio de colisão. Substitua-os, se necessário.
Passo 33

Solte a mola espiral.
Passo 34

Retire a mola.
Passo 35

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Toyota Prius 2. Os profissionais recomendam:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 36

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 37

Instale a mola do amortecedor.
Passo 38

Comprima a mola.
Passo 39

Instale o apoio, o fole e o batente no amortecedor.
Passo 40

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 19. Utilize a chave de corrente. Use uma chave de torque. Aperte-o para o torque de 47 Nm.

Substituição: kit de suspensão – Toyota Prius 2. Os especialistas da AUTODOC recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 41

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 42

Instale a tampa do apoio da coluna de suspensão.
Passo 43

Solte a mola.
Passo 44

Retire a coluna de suspensão montada.
Passo 45

Instale o amortecedor no arco da roda.
Passo 46

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Toyota Prius 2
Passo 47

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 48

Fixe o suporte do amortecedor na manga de eixo.
Passo 49

Instale os parafusos de fixação.
Passo 50

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Toyota Prius 2 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 51

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 19. Use uma chave soquete nº 19.
Passo 52

Fixe a mangueira de travão na barra de suporte. Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 53

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 153 Nm.
Passo 54

Instale o terminal do estabilizador transversal.
Passo 55

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 74 Nm.
Passo 56

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 57

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 58

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – Toyota Prius 2. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 59

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Toyota Prius 2
Passo 60

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 61

Abaixar o automóvel.
Passo 62

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 12. Use uma chave de torque. Aperte-o para o torque de 39 Nm.
Passo 63

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 64

Instale o painel montado com a ligação das escovas do limpa-para-brisas.
Passo 65

Aparafuse os fixadores do painel da ligação das escovas do limpa-para-brisas. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 66

Junte o conector das escovas do limpa-para-brisas.
Passo 67

Instale as tampas dos braços do limpa-vidros.
Passo 68

Reinstale os braços do limpa-vidros.

Substituição: kit de suspensão – Toyota Prius 2. Conselho:
Certifique-se que não troca os braços do limpa vidros do lado do condutor e passageiro.
Passo 69

Aperte os fixadores dos braços do limpa vidros. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 21 Nm.
Passo 70

Remova a proteção do guarda-lamas.
Passo 71

Feche o capô.
Passo 72

Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 73

Retire os macacos e calços.
