Importante!

Este procedimento de substituição pode ser usado para:
FORD MONDEO III (B5Y) 1.8 16V, FORD MONDEO III (B5Y) 1.8 16V, FORD MONDEO III (B5Y) 2.0 16V, FORD MONDEO III (B5Y) 2.5 V6 24V, FORD MONDEO III (B5Y) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III (B5Y) 2.0 16V TDDi / TDCi, FORD MONDEO III (B5Y) 2.0 TDCi, FORD MONDEO III (B5Y) 1.8 SCi, FORD MONDEO III (B5Y) 2.2 TDCi, FORD MONDEO III (B5Y) 3.0 V6 24V, FORD MONDEO III (B5Y) 2.2 TDCi, FORD MONDEO III (B5Y) 2.0 DI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Molas para MONDEO III (B5Y) e outros modelos FORD

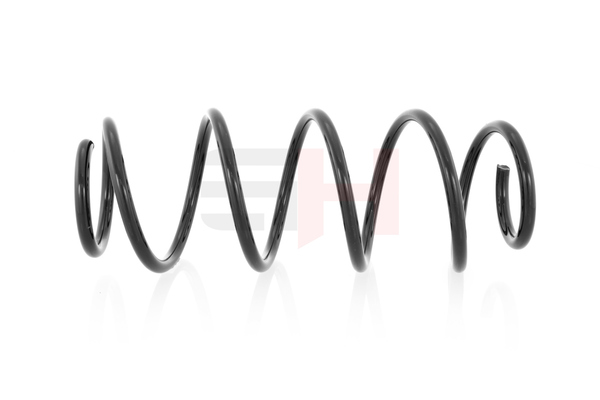

Mola de suspensão

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Gasolina (110 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Gasolina (125 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Gasolina (146 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Gasolina (170 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Diesel (90 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Diesel (115 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Diesel (130 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Gasolina (130 cv)

        Mola de suspensão para Mondeo Mk3 Hatchback (B5Y) Diesel (155 cv)

Substituição: molas de suspensão – FORD MONDEO III (B5Y). Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Spray eletrónico

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 13

                        Chave de caixa n.º 10

                        Chave de caixa n.º 13

                        Chave de caixa n.º 15

                        Chave de caixa n.º 17

                        Chave de caixa n.º 18

                        Chave de caixa n.º 19

                        Chave do amortecedor

                        ponta hexagonal n.º H6

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Alicates de Corte

                        Vira-macho

                        Compressor hidráulico de molas de suspensão

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – FORD MONDEO III (B5Y). Os especialistas da AUTODOC recomendam:

Ambas as molas espirais da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para os molas espirais esquerda e direita da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – FORD MONDEO III (B5Y). Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. FORD MONDEO III (B5Y)
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Remova a barra estabilizadora.
Passo 9

Limpe o fixador do cabo do travão de estacionamento. Use uma escova metálica. Use spray WD-40.
Passo 10

Solte o cabo do travão de estacionamento. Use um alicate de corte. Utilize um pé-de-cabra.
Passo 11

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 12

Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 13.
Passo 13

Retire a pinça de travão. Utilize um pé-de-cabra.

Substituição: molas de suspensão – FORD MONDEO III (B5Y). AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 14

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 15

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 16

Remova o parafuso de fixação. Separe o braço de controlo.
Passo 17

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 18

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 19

Remova o parafuso de fixação. Separe o braço de controlo.
Passo 20

Separe o conetor do sensor ABS.
Passo 21

Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 22

Desaparafuse o elemento fixador, que liga o braço de suspensão à manga de eixo traseira. Use uma chave soquete nº 18. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 23

Remova o parafuso de fixação.
Passo 24

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 25

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 26

Remova o parafuso de fixação. Separe o braço de controlo.

Passo 27

Apoie a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 28

Solte o fixador que liga o amortecedor à manga de eixo traseira. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 29

Remova o amortecedor da manga de eixo traseira.
Passo 30

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 31

Desaperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.

AUTODOC recomenda:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 32

Remova o suporte de suspensão.
Passo 33

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – FORD MONDEO III (B5Y). AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 34

Comprima a mola.
Passo 35

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 36

Remova a porca do suporte do pistão. Use uma chave soquete nº 19. Use HEX n.º H6. Use uma chave de catraca.
Passo 37

Remova a montagem do suporte superior.
Passo 38

Solte a mola espiral.
Passo 39

Retire a mola.
Passo 40

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: molas de suspensão – FORD MONDEO III (B5Y). Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 41

Instale o fole antipoeira e o batente no amortecedor.
Passo 42

Instale a mola do amortecedor.
Passo 43

Comprima a mola.
Passo 44

Instale o suporte superior e o rolamento do suporte.
Passo 45

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 19. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 50 Nm.

AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 46

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 47

Solte a mola.
Passo 48

Retire a coluna de suspensão montada.
Passo 49

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 50

Instale o amortecedor no arco da roda.
Passo 51

Prenda os fixadores superiores do amortecedor. Não o aperte.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. FORD MONDEO III (B5Y)
Passo 52

Aperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 53

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 54

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 55

Fixe o amortecedor à manga de eixo traseira.
Passo 56

Instale o parafuso de fixação.
Passo 57

Aparafuse o fixador que liga o amortecedor à manga de eixo traseira. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 58

Fixe o braço de controlo. Instale o parafuso de fixação.
Passo 59

Aparafuse os fixadores que conectam o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 60

Fixe o braço de controlo. Instale o parafuso de fixação.
Passo 61

Aparafuse os fixadores que conectam o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 62

Fixe o braço de controlo. Instale o parafuso de fixação.
Passo 63

Aparafuse os fixadores que conectam o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 64

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 65

Aperte os fixadores que conectam o braço de controlo à manga traseira. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 66

Aperte o elemento fixador, que liga o braço de suspensão à manga de eixo traseira. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 85 Nm.
Passo 67

Remova o suporte por baixo da manga traseira.

AUTODOC recomenda:
Substituição: molas de suspensão – FORD MONDEO III (B5Y). Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 68

Trate do conector do sensor de ABS. Use graxa dielétrica.
Passo 69

Junte o conetor do sensor ABS.
Passo 70

Instale a pinça do travão e fixe-o. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 71

Instale o cabo do travão de estacionamento no suporte da pinça do travão. Use um alicate de corte. Utilize um pé-de-cabra.
Passo 72

Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 73

Instale o terminal do estabilizador transversal.
Passo 74

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 75

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 76

Trate os fixadores do amortecedor. Trate todas as juntas de conexão do estabilizador. Trate os fixadores da manga de eixo traseira. Use massa de cobre.
Passo 77

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 78

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – FORD MONDEO III (B5Y). Depois de aplicar o spray, espere alguns minutos.
Passo 79

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. FORD MONDEO III (B5Y)
Passo 80

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 81

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 82

Retire os macacos e calços.
