Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

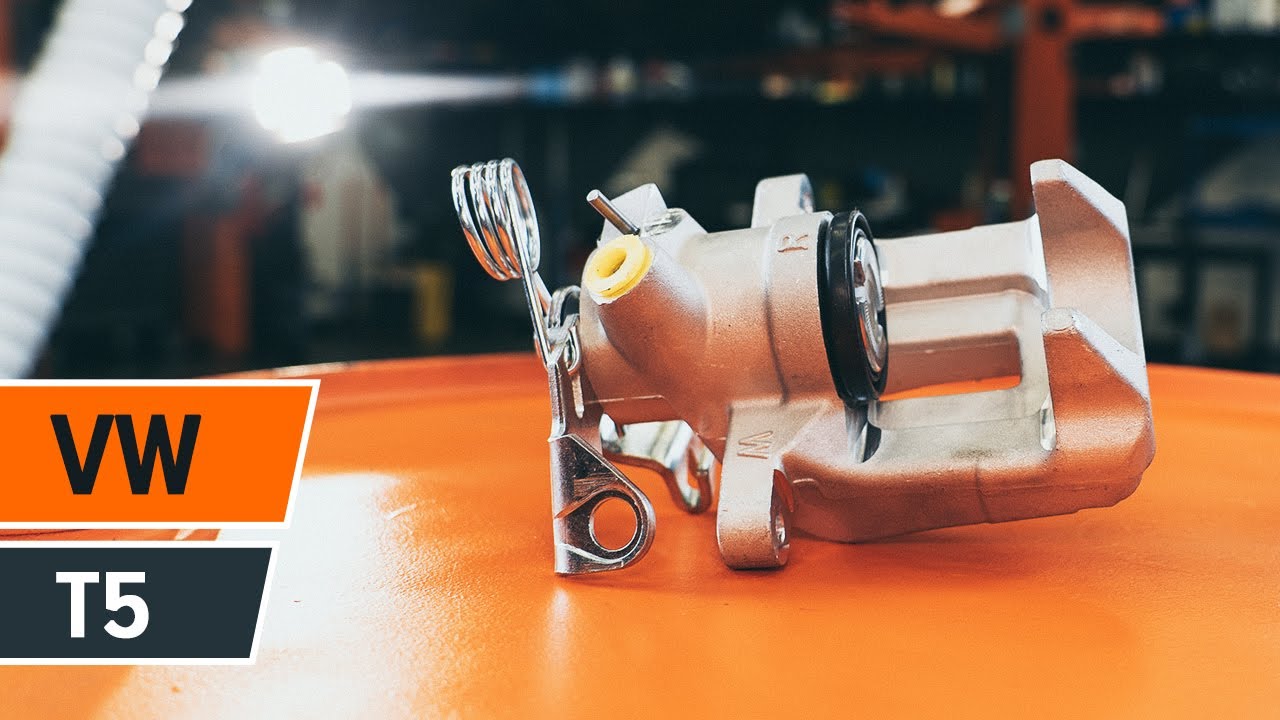

Como trocar pinça de travão traseiros VOLKSWAGEN T5 TUTORIAL | AUTODOC

Como mudar pinças de travão da parte traseira em VW Multivan T5 - guia de substituição

Todas as peças que necessita substituir – Pinças de Travão para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) e outros modelos VW

Produtos alternativos

Pinça de travão

Substituição: pinças de travão – VW Multivan T5. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa lubrificante de cerâmica

                      Massa de cobre

                      Chave dinamométrica

                      Chave poligonal aberta Nº11

                      Chave Combinada nº 14

                      Chave de caixa n.º 12

                      Soquete de impacto para roda nº 19

                      Chave de catraca

                      Pé-de-cabra

                      Alicates de bico redondo

                      Kit de purga de travões

                      Clipe para a mangueira de travão

                      Calço de roda

Comprar ferramentas

Substituição: pinças de travão – VW Multivan T5. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: pinças de travão – VW Multivan T5. Sequência recomendada de passos:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 4

Elevar a parte traseira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Multivan T5
Passo 6

Retire a roda.
Passo 7

Solte o cabo do travão de estacionamento. Use alicates de ponta arredondada. Utilize um pé-de-cabra.
Passo 8

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 9

Desaperte os parafusos da pinça de travão. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 10

Retire a pinça de travão.

Substituição: pinças de travão – VW Multivan T5. AUTODOC recomenda:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.
Passo 11

Desprenda a cablagem do sensor de desgaste da pastilha de travão.

Passo 12

Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Utilize um produto de limpeza para travões.
Passo 13

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 14

Desenrosque a mangueira do travão da pinça de travão. Use uma chave combinada nº 14.
Passo 16

Instalar e fixar a mangueira do travão numa nova pinça.
Passo 17

Aperte o elemento de fixação que liga o tubo de freio à pinça do travão. Use uma chave combinada nº 14. Use uma chave de torque. Aperte-o para o torque de 15 Nm.
Passo 18

Retire a abraçadeira da mangueira do travão.
Passo 19

Limpe a superfície da pinça de travão.

Passo 20

Instale a pinça do travão e fixe-o.
Passo 21

Fixe a cablagem do sensor de desgaste da pastilha do travão.

Passo 22

Aperte os fixadores da pinça do travão. Use uma chave soquete nº 12. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 23

Instale o cabo do travão de estacionamento no suporte da pinça do travão. Use alicates de ponta arredondada. Utilize um pé-de-cabra.
Passo 24

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – VW Multivan T5. Depois de aplicar o spray, espere alguns minutos.
Passo 25

Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 26

Solte o parafuso de purga do travão. Utilize uma chave poligonal aberta #11.
Passo 27

Purgue o sistema da pinça de travão.
Passo 28

Aperte o parafuso de purga da pinça de travão. Utilize uma chave poligonal aberta #11. Use uma chave de torque. Aperte-o para o torque de 10 Nm.
Passo 29

Desligue o kit de purga do travões.

Passo 30

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.
Passo 31

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 32

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – VW Multivan T5. Depois de aplicar o spray, espere alguns minutos.
Passo 33

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Multivan T5
Passo 34

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 35

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 180 Nm.
Passo 36

Retire os macacos e calços.

Substituição: pinças de travão – VW Multivan T5. Os profissionais recomendam:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 37

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
