Importante!

Este procedimento de substituição pode ser usado para:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

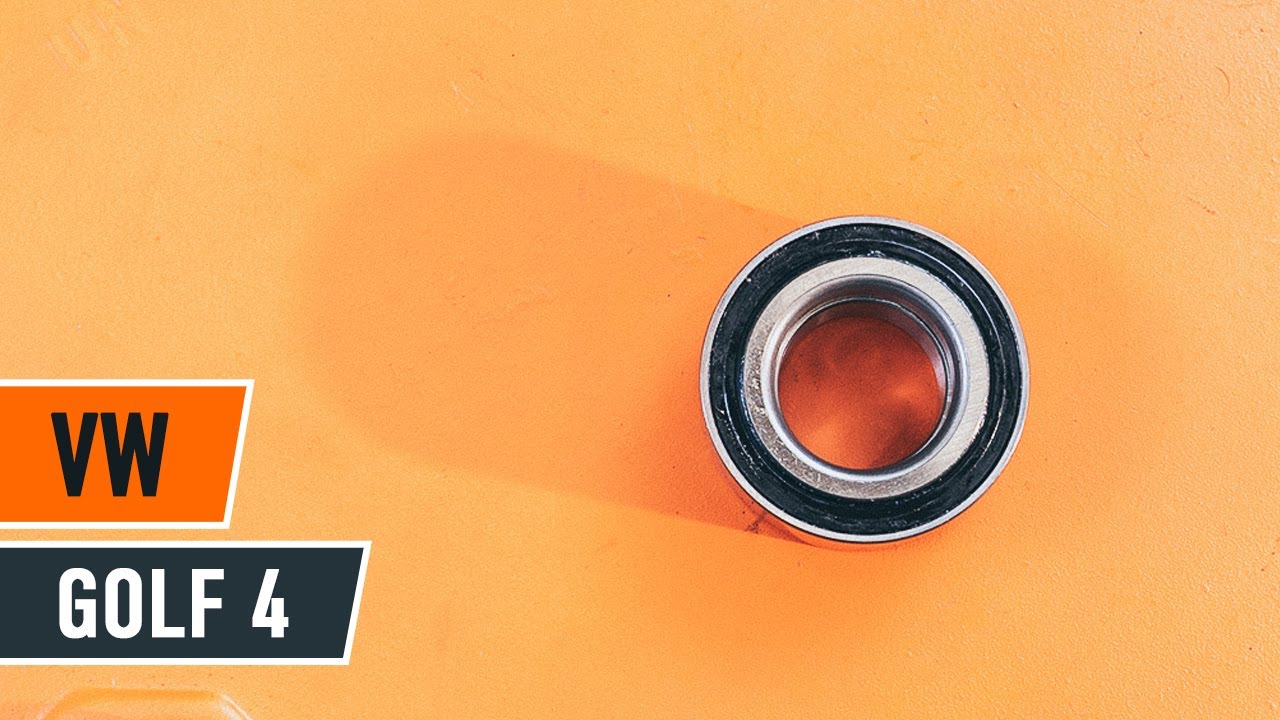

Como substituir rolamentos de rodas dianteiros no VW GOLF 4 [TUTORIAL]

Como mudar rolamento da roda da parte dianteira em VW Golf 4 - guia de substituição

Todas as peças que necessita substituir – Rolamento da Roda para Golf IV Hatchback (1J1) e outros modelos VW

Produtos alternativos

Kit de rolamento de roda

Substituição: rolamento da roda – VW Golf 4. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Chave Combinada nº 19

                      Chave de caixa n.º 18

                      Chave de caixa n.º 19

                      Chave de caixa n.º 30

                      ponta hexagonal n.º H7

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Martelo

                      Chave de fenda plana

                      Pé-de-cabra

                      Alicate de anilhas

                      Kit de saca casquilhos e rolamentos

                      Calço de roda

Comprar ferramentas

Substituição: rolamento da roda – VW Golf 4. Os especialistas da AUTODOC recomendam:

Não reutilize o conjunto de rolamento do seu automóvel VW Golf 4.
O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: rolamento da roda – VW Golf 4. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.

Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Golf 4
Passo 5

Retire a roda.
Passo 6

Remova as tampas anti poeira dos pinos de guia da pinça do travão.Use uma chave de fenda plana.
Passo 7.1

Desaparafuse a fixação de pinça de travão.

Passo 7.2

Use HEX n.º H7Use uma chave de catraca.
Passo 8

Retire a pinça de travão.

Substituição: rolamento da roda – VW Golf 4. AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 9

Remova o disco de travão.
Passo 10

Desaperte a porca do eixo do cubo da roda.Use uma chave soquete nº 30.
Passo 11

Remova o eixo de transmissão.

Passo 12

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo.Use uma escova metálica.Use spray WD-40.
Passo 13

Desenrosque a extremidade da porca de fixação da manga de eixo.Use uma chave soquete nº 19.Use uma chave de catraca.
Passo 14

Desconecte o terminal de direção da manga de eixo.
Passo 15

Remova o sensor de ABS da manga de eixo.Use uma chave de fenda plana.
Passo 16

Limpe o fixador que liga a rótula à manga do eixo.Use uma escova metálica.Use spray WD-40.

Passo 17

Desaperte a fixação da articulação esférica da manga de eixo.Use uma chave combinada nº 19.
Passo 18

Desconecte o braço inferior da manga de eixo.Use um martelo.Utilize um pé-de-cabra.
Passo 19

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo.Use uma escova metálica.Use spray WD-40.

Passo 20

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 21

Desligar a manga de eixo do suporte do amortecedor.Use um martelo.
Passo 22

Remover a manga de eixo em conjunto com o cubo.
Passo 23

Pressione o cubo da roda para fora dos rolamentos de rolos cónicos.Utilize o kit de saca casquilhos e rolamentos.Use um martelo.
Passo 24

Remover o anel de retenção.Utilize o alicate de anilhas.
Passo 25

Pressionar o rolamento de cubo de roda.
Passo 26

Pressione o novo rolamento na manga de eixo.
Passo 27

Instalar o anel de retenção.Utilize o alicate de anilhas.
Passo 28

Pressione o cubo da roda para dentro da correia interior do rolamento.Utilize o kit de saca casquilhos e rolamentos.

Passo 29

Instale o cubo da roda na manga de eixo.
Passo 30

Instale a manga de eixo com um cubo na montagem.
Passo 31

Fixe o suporte do amortecedor na manga de eixo.Use um martelo.
Passo 32

Aperte a fixação inferior do amortecedor.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 60 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 33

Instale o eixo de transmissão no cubo da roda.
Passo 34

Conecte o braço inferior à manga de eixo.Utilize um pé-de-cabra.
Passo 35

Aperte o fixador da articulação esférica.Use uma chave combinada nº 19.Use uma chave de torque.Aperte-o para o torque de 45 Nm.
Passo 36

Aperte o cubo.Use uma chave soquete nº 30.Use uma chave de torque.Aperte-o para o torque de 175 Nm.
Passo 37

Instale o sensor de ABS na manga de eixo e fixe-o.
Passo 38

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 39

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo.Use uma chave soquete nº 19.Use uma chave de torque.Aperte-o para o torque de 45 Nm.
Passo 40

Instale o disco de travão.
Passo 41.1

Instale a pinça do travão e fixe-o.

Passo 41.2

Use HEX n.º H7Use uma chave de torque.Aperte-o para o torque de 30 Nm.
Passo 42

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 43

Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 44

Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rolamento da roda – VW Golf 4. Depois de aplicar o spray, espere alguns minutos.
Passo 45

Instale a roda.

Substituição: rolamento da roda – VW Golf 4. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 46

Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 47

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.

Passo 48

Retire os macacos e calços.
