Importante!

Este procedimento de substituição pode ser usado para:
DODGE Caliber Hatchback 1.8, DODGE Caliber Hatchback 2.4, DODGE Caliber Hatchback 2.0 CRD, DODGE Caliber Hatchback 2.4 Turbo, DODGE Caliber Hatchback 2.2 CRD … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar amortecedores traseiros DODGE CALIBER TUTORIAL | AUTODOC

Como mudar kit de suspensão da parte traseira em Dodge Caliber SRT4 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para Caliber Hatchback e outros modelos DODGE

Amortecedor

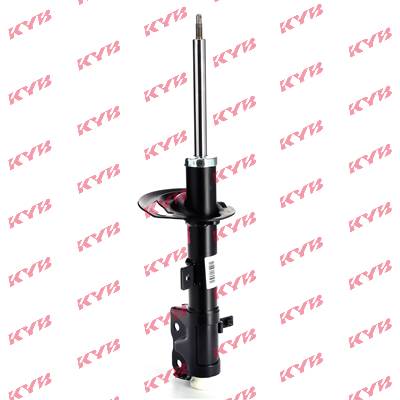

        Amortecedor para Caliber Hatchback Gasolina (150 cv)

        Amortecedor para Caliber Hatchback Gasolina (170 cv)

        Amortecedor para Caliber Hatchback Diesel (140 cv)

        Amortecedor para Caliber Hatchback Gasolina (295 cv)

        Amortecedor para Caliber Hatchback Diesel (163 cv)

Substituição: kit de suspensão – Dodge Caliber SRT4. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Massa lubrificante de cerâmica

                        Chave dinamométrica

                        Ponta HEXagonal n.º H5

                        Chave Combinada nº 15

                        Chave Combinada nº 18

                        Chave de caixa n.º 10

                        Chave de caixa n.º 13

                        Chave de caixa n.º 18

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave inglesa

                        Pé-de-cabra

                        Chave De Fenda Plana

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Dodge Caliber SRT4. AUTODOC recomenda:

Ambas as colunas da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as colunas do amortecedor esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Dodge Caliber SRT4. Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Dodge Caliber SRT4
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque o elemento que fixa o tirante da barra estabilizadora ao braço de suspensão. Use uma chave combinada nº 15. Use HEX n.º H5. Use uma chave de catraca.
Passo 8

Remova a barra estabilizadora.
Passo 9

Limpe o fixador inferior da torre da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaparafuse os fixadores inferiores do dispositivo amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 11

Remova o parafuso de fixação.

Passo 12

Limpe os elementos de fixação que conectam o braço de controlo à subestrutura. Use uma escova metálica. Use spray WD-40.
Passo 13.1

Desaparafuse os parafusos do suporte do subchassis.

Passo 13.2

Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 14

Remova o suporte do subchassis.

Passo 15

Desaparafuse o fixador que liga o braço de controlo ao subchassis. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 16

Remova o parafuso de fixação. Utilize um pé-de-cabra.
Passo 17

Separe o braço de controlo. Utilize um pé-de-cabra.

Passo 18

Abaixar o automóvel.
Passo 19

Abra o compartimento de bagagens.
Passo 20

Remova o forro inferior dianteiro do porta-malas.
Passo 21

Remova a tampa plástica lateral.
Passo 22.1

Remova a unidade de controlo eletrónico.

Passo 22.2

Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 23

Retire o forro lateral do porta-malas. Use uma chave de fenda plana.
Passo 24

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 25

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave combinada nº 15.

AUTODOC recomenda:
Dodge Caliber SRT4 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 26

Remova o suporte de suspensão.
Passo 27

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Dodge Caliber SRT4. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 28

Comprima a mola.
Passo 29

Remova a tampa do suporte de montagem da suspensão. Use uma chave de fenda plana.
Passo 30

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 31

Remova a porca do suporte do pistão. Use uma chave combinada nº 15. Use uma chave inglesa.
Passo 32

Solte a mola espiral.

Passo 33

Remova o suporte do amortecedor, o fole antipoeira, e o batente.

AUTODOC recomenda:
Substituição: kit de suspensão – Dodge Caliber SRT4. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 34

Retire a mola.
Passo 35

Remova o espaçador de mola de borracha.

AUTODOC recomenda:
Inspecione as montagens de borracha da mola de suspensão. Se necessário, substitua.
Passo 36

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Dodge Caliber SRT4. Conselho:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 37

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 38

Instale o espaçador de mola de borracha.
Passo 39

Instale a mola do amortecedor.
Passo 40

Instale o suporte, o fole antipoeira, e o batente num novo amortecedor.
Passo 41

Comprima a mola.
Passo 42

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 15. Use uma chave inglesa. Aperte-o para o torque de 24 Nm.

Substituição: kit de suspensão – Dodge Caliber SRT4. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 43

Instale a tampa do suporte de montagem da suspensão.
Passo 44

Solte a mola.
Passo 45

Retire a coluna de suspensão montada.

Passo 46

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 47

Instale o amortecedor no arco da roda.
Passo 48

Aparafuse a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 49

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 15. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 50

Conecte o forro lateral do porta-malas.
Passo 51.1

Instale a unidade de controlo eletrónico.

Passo 51.2

Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 52

Instale o painel de plástico lateral.
Passo 53

Instale o forro inferior dianteiro do porta-malas.
Passo 54

Feche o compartimento de bagagens.
Passo 55

Elevar a parte traseira do carro e fixar em suportes.
Passo 56

Fixe o braço de controlo.
Passo 57

Instale o parafuso de fixação.

Passo 58

Aparafuse o fixador que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 59

Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 60

Apoie o braço de controlo traseiro. Use um macaco hidráulico de caixa de transmissão.
Passo 61

Aperte os fixadores inferiores do dispositivo amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 99 Nm.
Passo 62

Aperte o fixador que liga o braço de controlo ao subchassis. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 63

Remova o suporte por baixo do braço de controlo traseiro.

AUTODOC recomenda:
Substituição: kit de suspensão – Dodge Caliber SRT4. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 64

Instale o terminal do estabilizador transversal.

Passo 65

Aperte o fixador que conecta a barra estabilizadora ao braço. Use uma chave combinada nº 15. Use HEX n.º H5. Use uma chave de torque. Aperte-o para o torque de 58 Nm.
Passo 66.1

Instale o suporte do subchassis. Aperte os seus parafusos.

Passo 66.2

Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 67

Trate os fixadores do amortecedor. Trate todas as juntas do braço. Trate todas as juntas de conexão do estabilizador. Use massa de cobre.

Passo 68

Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 69

Instale a roda.

Substituição: kit de suspensão – Dodge Caliber SRT4. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 70

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 71

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 135 Nm.
Passo 72

Retire os macacos e calços.
