Importante!

Este procedimento de substituição pode ser usado para:
VW Golf IV Hatchback (1J1) 2.0 BiFuel, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Variant (1J5) 2.3 V5, VW Golf IV Variant (1J5) 1.6 16V, VW Golf IV Variant (1J5) 1.9 TDI, VW Golf IV Variant (1J5) 1.9 TDI, VW Golf IV Variant (1J5) 1.9 TDI, VW Golf IV Variant (1J5) 1.9 TDI, VW Golf IV Variant (1J5) 1.9 SDI, VW Golf IV Variant (1J5) 1.6, VW Golf IV Variant (1J5) 2.0, VW Golf IV Variant (1J5) 1.9 TDI, VW Golf IV Variant (1J5) 1.6, VW Golf IV Variant (1J5) 2.0 Bi-Fuel, VW Golf IV Variant (1J5) 1.4 16V, VW Golf IV Variant (1J5) 1.6 FSI, VW Golf IV Variant (1J5) 1.8 T, VW Golf IV Variant (1J5) 2.3 V5, VW Golf IV Variant (1J5) 1.9 TDI, VW Polo Hatchback (6R1, 6C1) 1.6 TDI, VW Polo Hatchback (6R1, 6C1) 1.2 TSI, VW Polo Hatchback (6R1, 6C1) 1.2 TDI, VW Polo Hatchback (6R1, 6C1) 1.6 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir molas de suspensão traseira no VW POLO 5 (612) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte traseira em VW Polo 5 - guia de substituição

Todas as peças que necessita substituir – Molas para Polo Sedan (602, 604, 612, 614) e outros modelos VW

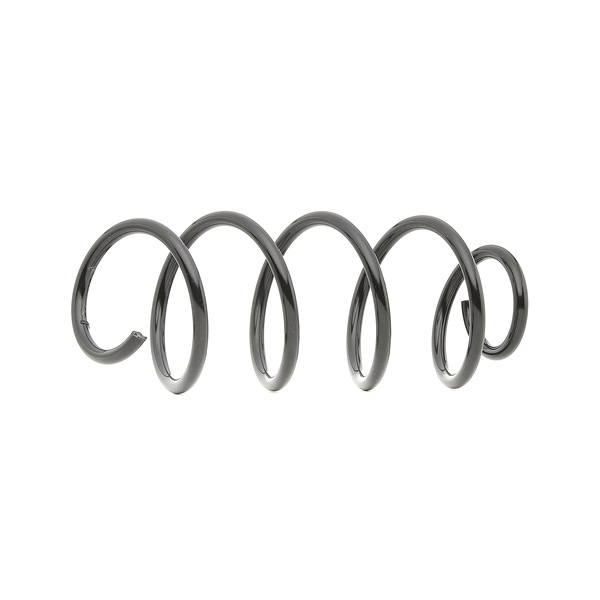

Mola de suspensão

Mola adicional

Espaçador para molas helicoidais

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (90 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.6 Gasolina (100 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (110 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.9 SDI Diesel (68 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.4 16V Gasolina (75 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.8 Gasolina (125 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 1.8 T Gasolina (150 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 2.3 V5 Gasolina (150 cv)

        Mola de suspensão para VW Golf IV Hatchback (1J1) 2.0 BiFuel Gasolina/gas natural (CNG) (116 cv)

Substituição: molas de suspensão – VW Polo 5. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Massa de cobre

                        Chave Combinada nº 16

                        Chave de caixa n.º 16

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – VW Polo 5. Conselho de especialistas da AUTODOC:

Ambas as molas espirais da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para os molas espirais esquerda e direita da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – VW Polo 5. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: molas de suspensão – VW Polo 5. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 7

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 8

Desaperte a fixação inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 9

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 10

Remova o parafuso de fixação. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 11

Remova o apoio sob a viga do eixo traseiro.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 5. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 12

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.

Passo 13

Desaperte a fixação inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de tarraxa.

Passo 14

Remova o parafuso de fixação. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 15

Remova o apoio sob a viga do eixo traseiro.

AUTODOC recomenda:
VW Polo 5 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 16

Retirar a mola.

Substituição: molas de suspensão – VW Polo 5. AUTODOC recomenda:
Inspecione as montagens de borracha da mola de suspensão. Se necessário, substitua.
Passo 17

Remova o espaçador de mola de borracha.
Passo 18

Limpe os locais de montagem da mola espiral. Use uma escova metálica. Use spray WD-40.
Passo 19

Instale o espaçador de mola de borracha à nova mola helicoidal.
Passo 20

Instale o compressor de mola em conjunto com os suportes de borracha nos locais de montagem.
Passo 21

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.

Passo 22

Instale o parafuso de fixação.
Passo 23

Aparafuse o fixador inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 24

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 25

Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 26

Remova o apoio sob a viga do eixo traseiro.

Substituição: molas de suspensão – VW Polo 5. Os especialistas da AUTODOC recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 27

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 28

Instale o parafuso de fixação.
Passo 29

Aparafuse o fixador inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 30

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 31

Aperte a fixação inferior do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 32

Remova o apoio sob a viga do eixo traseiro.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 5. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 33

Conecte os fios do sensor ABS.
Passo 34

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 35

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 36

Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 37

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Polo 5
Passo 38

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 39

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 40

Retire os macacos e calços.
