Como mudar rolamento da roda da parte dianteira em VW Golf 2 - guia de substituição

downloads: 3

Importante!

Este procedimento de substituição pode ser usado para:
VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.6, VW GOLF II (19E, 1G1) 1.8, VW GOLF II (19E, 1G1) 1.8 Syncro, VW GOLF II (19E, 1G1) 1.8 GTI, VW GOLF II (19E, 1G1) 1.8 GTI 16V, VW GOLF II (19E, 1G1) 1.8 GTI 16V, VW GOLF II (19E, 1G1) 1.6 D, VW GOLF II (19E, 1G1) 1.6 TD, VW GOLF II (19E, 1G1) 1.8 GTI, VW GOLF II (19E, 1G1) 1.8, VW GOLF II (19E, 1G1) 1.8 i Cat Syncro, VW GOLF II (19E, 1G1) 1.6 D, VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.0, VW GOLF II (19E, 1G1) 1.0 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a rolamento da roda parte dianteira no VW GOLF 2 [TUTORIAL DA AUTODOC]

Como mudar rolamento da roda da parte dianteira em VW Golf 2 - guia de substituição

Produtos alternativos

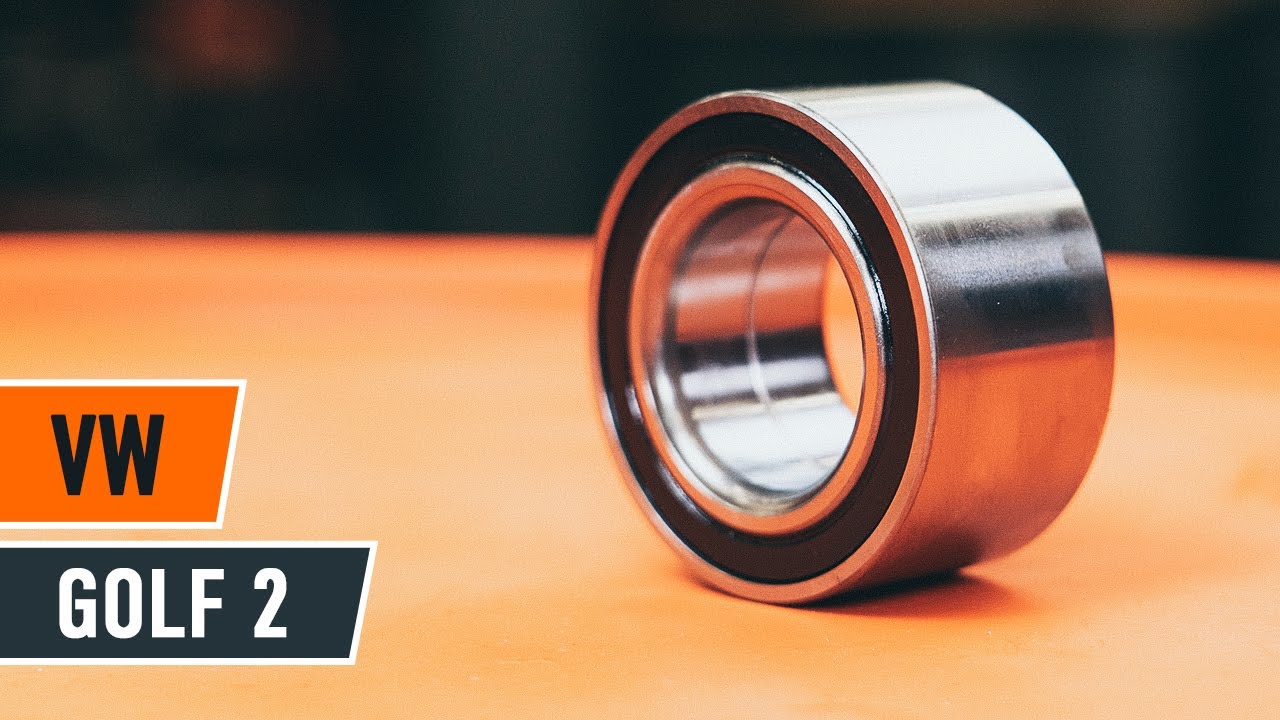

Rolamento da roda

Substituição: rolamento da roda – VW Golf 2. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Spray de limpeza multiusos

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 17

                      Chave Combinada nº 19

                      Chave de caixa n.º 17

                      Chave de caixa n.º 19

                      Chave de caixa n.º 30

                      Ponta hexagonal n.º H6

                      Ponta de Torx T30

                      Soquete de impacto para roda nº 17

                      Kit de saca casquilhos e rolamentos

                      Extrator de articulação esférica

                      Alicate de anilhas

                      Chave de catraca

                      Cinzel plano

                      Martelo

                      Vira-macho

                      Pé-de-cabra

                      Calço de roda

Comprar ferramentas

Substituição: rolamento da roda – VW Golf 2. Conselho de especialistas da AUTODOC:

Não reutilize o conjunto de rolamento do seu automóvel VW Golf 2
O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Golf 2 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte o fixador do eixo de transmissão. Use uma chave soquete nº 30. Use uma chave de tarraxa.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Golf 2
Passo 6

Retire a roda.
Passo 7

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.

Passo 8

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 9

Desaparafuse os fixadores da pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 10

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 11

Retire a pinça de travão.

Substituição: rolamento da roda – VW Golf 2. Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12

Remover as pastilhas de travão.
Passo 13

Desaperte a fixação do disco de travão. Use Torx T30. Use uma chave de fenda de impacto.
Passo 14

Remova o disco de travão.
Passo 15

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 16

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 17

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 18

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 19

Remova o parafuso de fixação.
Passo 20

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 21

Remova o parafuso de fixação.
Passo 22

Solte o fixador que liga a rótula à manga do eixo. Use um cinzel plano para metal. Use um martelo.
Passo 23

Desligue a articulação esférica da manga de eixo.
Passo 24

Retire a porca de aperto. Use uma chave soquete nº 30. Use uma chave de catraca.
Passo 25

Desconecte o eixo de transmissão da manga de eixo.
Passo 26

Remova o parafuso de fixação.
Passo 27

Remover a manga de eixo em conjunto com o cubo.
Passo 28

Limpe o local de montagem do rolamento de cubo. Use uma escova metálica. Use spray WD-40.
Passo 29

Retire o cubo da roda da manga de eixo. Utilize o kit de saca casquilhos e rolamentos.
Passo 30

Coloque o mancal do eixo no torno de bancada.
Passo 31

Limpe o anel de retenção do rolamento do cubo de roda. Use uma escova metálica. Use spray WD-40.
Passo 32

Remova o anel de retenção do mancal do cubo de roda. Utilize o alicate de anilhas.
Passo 33

Limpe o anel de retenção do rolamento do cubo de roda. Use uma escova metálica. Use spray WD-40.
Passo 34

Remova o anel de retenção do mancal do cubo de roda. Utilize o alicate de anilhas.
Passo 35

Solte o torno de bancada e remova o mancal do eixo.
Passo 36

Pressionar o rolamento de cubo de roda. Utilize o kit de saca casquilhos e rolamentos.
Passo 37

Limpe o local de montagem do rolamento de cubo. Use o spray de limpeza universal. Use spray WD-40.
Passo 38

Instale o anel de retenção do mancal do cubo de roda. Utilize o alicate de anilhas.
Passo 39

Pressione o novo rolamento na manga de eixo. Utilize o kit de saca casquilhos e rolamentos.

Substituição: rolamento da roda – VW Golf 2. AUTODOC recomenda:
Verifique o rolamento do cubo de roda para assegurar que esteja posicionado corretamente. Evite um desalinhamento.Deixe de pressionar a superfície do rolamento, imediatamente depois de este ter sido instalado na sua posição de montagem.
Passo 40

Instale o anel de retenção do mancal do cubo de roda. Utilize o alicate de anilhas.
Passo 41

Limpe o cubo. Use spray WD-40.
Passo 42

Instale o cubo da roda na manga de eixo. Utilize o kit de saca casquilhos e rolamentos.

AUTODOC recomenda:
Certifique-se de que o cubo de roda está posicionado corretamente. Evite qualquer desalinhamento.
Passo 43

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 44

Instale a manga de eixo com um cubo na montagem.
Passo 45

Instale o parafuso de fixação.

Passo 46

Instale o eixo de transmissão.

Passo 47

Conecte a articulação esférica à manga de eixo.
Passo 48

Instale o parafuso de fixação.
Passo 49

Aparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de tarraxa.
Passo 50

Instale o parafuso de fixação.
Passo 51

Aperte o fixador que liga o rótula de suspensão à manga do eixo. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 52

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 53

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 54

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 55

Aperte o fixador que liga a junta esférica à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 56

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 19. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 80 Nm.
Passo 57

Instale a porca de fixação.
Passo 58

Limpe o cubo. Use uma escova metálica. Use o spray de limpeza universal. Trate a superfície de contacto. Use massa de cobre.
Passo 59

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Use o spray de limpeza universal.
Passo 60

Instale o disco de travão.
Passo 61

Aperte a fixação do disco de travão. Use Torx T30. Use uma chave de torque. Aperte-o para o torque de 4 Nm.
Passo 62

Instale as pastilhas de travão no suporte da pinça de travão.
Passo 63

Instale a pinça do travão e fixe-o. Use HEX n.º H6 Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 64

Instale as tampas anti poeira dos pinos de guia da pinça de travão.

Passo 65

Trate os fixadores da rótula de suspensão. Trate o fixador do eixo CV. Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Trate os fixadores do amortecedor. Use massa de cobre.

Passo 66

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 67

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 68

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rolamento da roda – VW Golf 2. Depois de aplicar o spray, espere alguns minutos.
Passo 69

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Golf 2
Passo 70

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 71

Abaixar o automóvel.
Passo 72

Aperte a porca do eixo de transmissão. Use uma chave soquete nº 30. Use uma chave de torque. Aperte-o para o torque de 230 Nm.
Passo 73

Apertar os parafusos da roda usando um padrão cruzado. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 74

Retire os macacos e calços.
