Importante!

Este procedimento de substituição pode ser usado para:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir amortyzatory traseira no VW PASSAT B6 (3C5) [TUTORIAL AUTODOC]

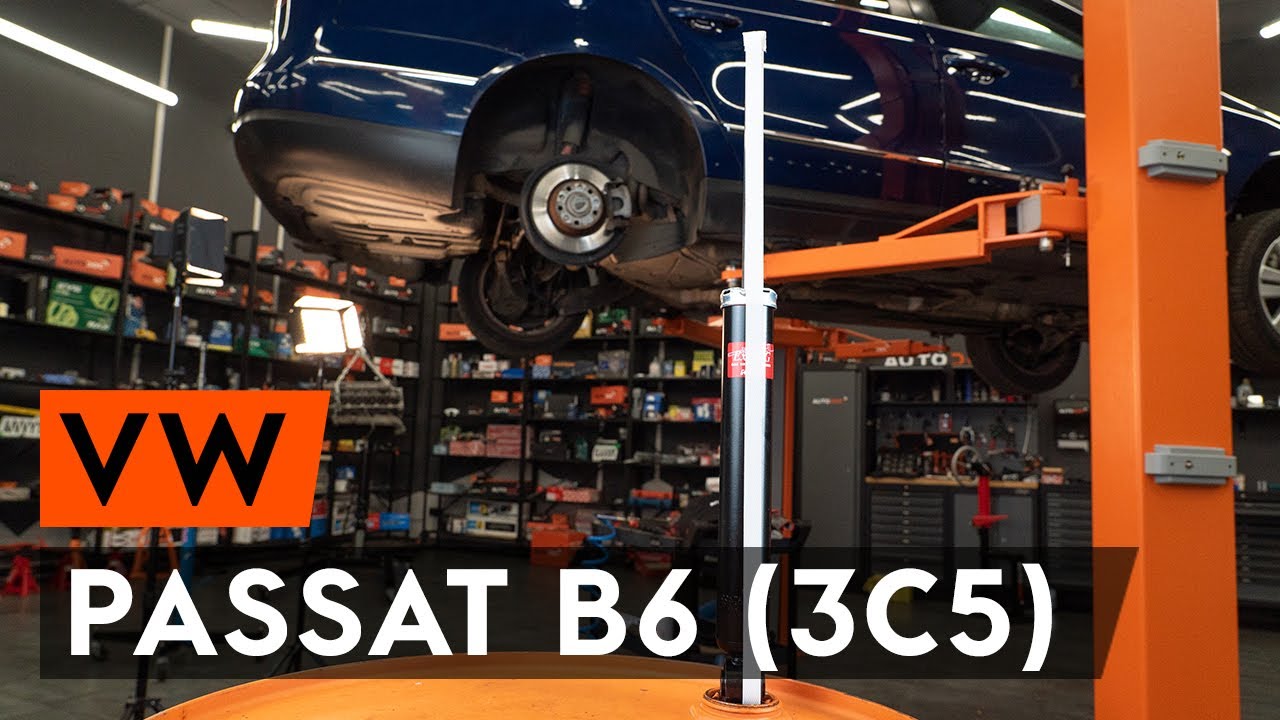

Como mudar amortecedores da parte traseira em VW Passat 3C B6 Variant - guia de substituição

Todas as peças que necessita substituir – Amortecedor para Passat Variant (3C5) e outros modelos VW

Produtos alternativos

Amortecedor

SKSA-0130085 STARK Amortecedor

26,16 EUR

Loja

854S0086 RIDEX Amortecedor

26,16 EUR

Loja

SKSA-0132641 STARK Amortecedor

32,58 EUR

Loja

SKSA-0132710 STARK Amortecedor

38,44 EUR

Loja

SKSA-0131929 STARK Amortecedor

42,06 EUR

Loja

63472115 NK Amortecedor

44,72 EUR

Loja

SKSA-0132663 STARK Amortecedor

49,07 EUR

Loja

63472194 NK Amortecedor

49,62 EUR

Loja

AGW071MT Magnum Technology Amortecedor

53,38 EUR

Loja

19-151069 BILSTEIN Amortecedor

56,51 EUR

Loja

Substituição: amortecedor – Passat Variant B6. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 14

                      Chave Combinada nº 18

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Ponta de Torx T25

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Chave para amortecedor DD№5

                      Pé-de-cabra

                      Torninho

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: amortecedor – VW Passat B6 3C Variant. AUTODOC recomenda:

Ambos os amortecedores da suspensão traseira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para os amortecedores esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: amortecedor – Passat Variant B6. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: amortecedor – VW Passat 3C5. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 7

Marque o parafuso de ajuste da divergência.
Passo 8

Desaparafuse a fixação do braço da barra. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 9

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 10

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 11

Remova o parafuso de fixação. Utilize um pé-de-cabra.
Passo 12

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: amortecedor – Passat B6 3C Variant. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 13

Retire a mola.
Passo 14

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 15

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse os fixadores inferiores do amortecedor. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 17

Limpe os fixadores da proteção das cavas de roda. Use uma escova metálica. Use spray WD-40.
Passo 18

Desaperte os fixadores da cobertura da cava da roda. Use Torx T25. Use uma chave de catraca.
Passo 19

Remova a cobertura do arco da roda.
Passo 20

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 21

Desaperte a fixação superior do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Para evitar lesões, segure o amortecedor enquanto desaparafusa os parafusos de fixação. VW Passat Variant B6
Passo 22

Remova o amortecedor.
Passo 23

Prenda o amortecedor num torno.
Passo 24

Remova a tampa protetora do suporte do amortecedor. Utilize um pé-de-cabra.
Passo 25

Limpe o elemento de fixação de componentes do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 26

Retire a fixação da haste do pistão do amortecedor. Utilize a chave para amortecedor DD nº 5. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 27

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

AUTODOC recomenda:
Substituição: amortecedor – VW Passat B6 3C Variant. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 28

Instale o suporte, a coifa e o batente de encosto do amortecedor no novo amortecedor.
Passo 29

Aperte a fixação superior da haste do amortecedor. Use uma chave combinada nº 14. Utilize a chave para amortecedor DD nº 5. Use uma chave de torque. Aperte-o para o torque de 25 Nm.
Passo 30

Liberte o torno e retire o amortecedor.
Passo 31

Trate do elemento fixador da haste do amortecedor. Use massa de cobre.
Passo 32

Instale a tampa de proteção de suporte do amortecedor.
Passo 33

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 34

Coloque o amortecedor no arco da roda e fixe-o.

Substituição: amortecedor – Passat 3C5. Conselho:
Para evitar lesões, segure o amortecedor com cuidado ao apertar os parafusos de fixação.
Passo 35

Aperte o fixador superior do amortecedor. Use uma chave soquete nº 16.

Substituição: amortecedor – VW Passat Variant B6. Conselho da AUTODOC:
Instale o suporte do amortecedor usando o furo central como guia.
Passo 36

Apertar a fixação superior do amortecedor. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+45°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 37

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 38

Instale a cobertura da cava da roda no seu local de montagem.
Passo 39

Instale e aperte os elementos de fixação da cobertura do arco da roda. Use Torx T25. Use uma chave de catraca.
Passo 40

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 41

Aparafuse o fixador inferior do amortecedor. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 42

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 43

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 180 Nm.
Passo 44

Remova o suporte sob a ponta de eixo.

Substituição: amortecedor – Passat B6 3C Variant. Os especialistas da AUTODOC recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 45

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 46

Limpe os locais de montagem da mola espiral. Use uma escova metálica. Use spray WD-40.
Passo 47

Instale o compressor de mola em conjunto com os suportes de borracha nos locais de montagem.
Passo 48

Apoie o braço. Use um macaco hidráulico de caixa de transmissão. Utilize um pé-de-cabra.
Passo 49

Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 50

Aparafuse o elemento que fixa o braço de suspensão à viga do eixo traseiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 51

Retire o suporte por baixo do braço.

AUTODOC recomenda:
VW Passat 3C5 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 52

Apoie a ponta de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 53

Aperte a fixação do braço na barra. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 54

Aperte os fixadores que conectam o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 55

Remova o suporte sob a ponta de eixo.

Substituição: amortecedor – Passat Variant B6. Os especialistas da AUTODOC recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 56

Trate todas as juntas do braço. Use massa de cobre.
Passo 57

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 58

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: amortecedor – VW Passat 3C B6 Variant. Depois de aplicar o spray, espere alguns minutos.
Passo 59

Instale a roda.

Substituição: amortecedor – VW Passat 3C5. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 60

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 61

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 62

Retire os macacos e calços.
