Como mudar kit de suspensão da parte dianteira em VW Passat 3C B6 Variant - guia de substituição

downloads: 8

Importante!

Este procedimento de substituição pode ser usado para:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

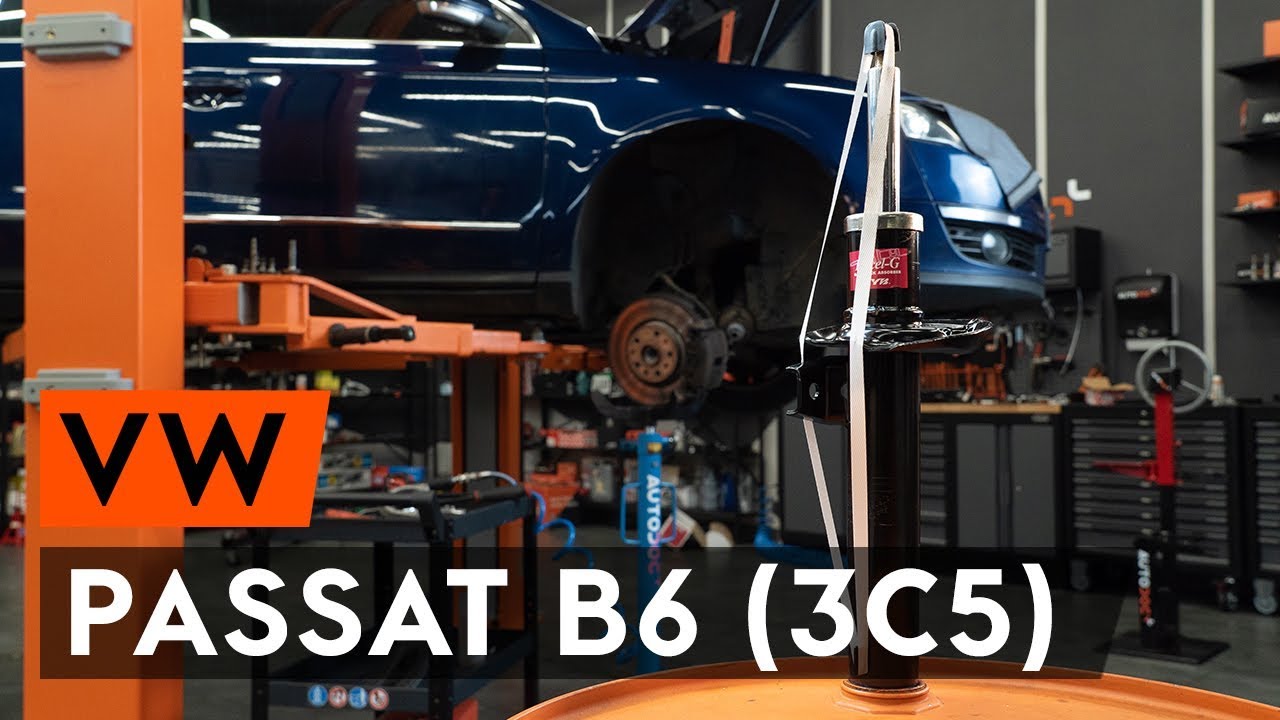

Como substituir coluna de suspensão dianteira no VW PASSAT B6 (3C5) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em VW Passat 3C B6 Variant - guia de substituição

Produtos alternativos

Amortecedor

Substituição: kit de suspensão – Passat B6 3C Variant. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Ponta hexagonal n.º H6

                      Pontas XZN de chave de caixa n.º 14

                      Chave de caixa de 12 pontos n.º 24

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 19

                      Chave de caixa n.º 21

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Chave do amortecedor

                      Punção de arrombar

                      Vira-macho

                      Ferramenta de remoção do clipe

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – VW Passat 3C5. Conselho de especialistas da AUTODOC:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Passat Variant B6. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire a mangueira do bocal do lava para-brisas. Use uma ferramenta de remoção de clipe.
Passo 4

Remova os grampos da grelha da estrutura de plástico.
Passo 5

Levante a grelha do para brisas.
Passo 6

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 7

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 8

Fixe as rodas com os calços.
Passo 9

Afrouxe o parafuso do cubo de roda. Use uma chave de caixa de 12 pontos #24. Use uma chave de tarraxa.
Passo 10

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 11

Elevar a parte dianteira do carro e fixar em suportes.
Passo 12

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Passat B6 3C Variant
Passo 13

Retire a roda.
Passo 14

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 15

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 16

Remova a barra estabilizadora.
Passo 17

Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor. Utilize um pé-de-cabra.
Passo 18

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 19

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 18. Use XZN #14. Use uma chave de tarraxa. Use uma chave de catraca.
Passo 20

Remova o parafuso de fixação. Use uma chave de caixa de 12 pontos #24.
Passo 21

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 22

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 23

Desconecte a articulação esférica do braço. Utilize um pé-de-cabra.
Passo 24

Remova o eixo de transmissão. Use um saca-pino.

Substituição: kit de suspensão – Passat 3C5. Conselho:
Certifique-se de que o eixo de transmissão não esteja descarregado (quando o automóvel estiver levantado).
Passo 25

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 26

Remova o parafuso de fixação.
Passo 27

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 28

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 29

Desligar a manga de eixo do suporte do amortecedor.
Passo 30

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Passat Variant B6
Passo 31

Remova o suporte de suspensão.

Passo 32

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Passat B6 3C Variant. Conselho da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 33

Comprima a mola.
Passo 34

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 35

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 36

Remova a montagem do suporte superior.
Passo 37

Solte a mola espiral.
Passo 38

Retire a mola.
Passo 39

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – VW Passat 3C5. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 40

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – VW Passat 3C5. AUTODOC recomenda:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 41

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 42

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 43

Instale a mola do amortecedor.
Passo 44

Comprima a mola.

Passo 45

Instale o suporte superior e o rolamento do suporte.
Passo 46

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 19. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: kit de suspensão – VW Passat 3C B6 Variant. Os especialistas da AUTODOC recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 47

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 48

Solte a mola.
Passo 49

Retire a coluna de suspensão montada.
Passo 50

Instale o amortecedor no arco da roda.
Passo 51

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

Substituição: kit de suspensão – Passat B6 3C Variant. Conselho da AUTODOC:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 52

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 53

Fixe o suporte do amortecedor na manga de eixo.
Passo 54

Instale o parafuso de fixação.
Passo 55

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 18. Use XZN #14. Use uma chave de catraca.
Passo 56

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 57

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Passat Variant B6. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 58

Instale o eixo de transmissão no cubo da roda.
Passo 59

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 60

Ligue a rótula de suspensão ao braço da suspensão.
Passo 61

Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 62

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use XZN #14. Use uma chave soquete nº 18. Use uma chave de catraca. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 63

Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor. Fixe a mangueira de travão na barra de suporte. Utilize um pé-de-cabra.
Passo 64

Instale o terminal do estabilizador transversal.
Passo 65

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 66

Instale a aperte o parafuso do eixo de transmissão. Use uma chave de caixa de 12 pontos #24. Use uma chave de catraca.
Passo 67

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 68

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 69

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – VW Passat 3C5. Conselho de especialistas da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 70

Instale a roda.

Substituição: kit de suspensão – Passat Variant B6. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 71

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 72

Abaixar o automóvel.
Passo 73

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 74

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.

Passo 75

Instale e fixe a grelha do capô.
Passo 76

Instale os fixadores da carenagem da grelha de plástico do limpa para-brisas.
Passo 77

Coloque a mangueira do bocal do lava para-brisas.
Passo 78

Apertar os parafusos da roda usando um padrão cruzado. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 79

Aperte o parafuso que liga o eixo de transmissão ao cubo de roda. Use uma chave de caixa de 12 pontos #24. Use uma chave de torque. Aperte-o para o torque de 200 Nm.+180°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 80

Remova a proteção do guarda-lamas.
Passo 81

Feche o capô.
Passo 82

Retire os macacos e calços.
