Importante!

Este procedimento de substituição pode ser usado para:
BMW 3 Coupe (E36) 318is, BMW 3 Coupe (E36) 320i, BMW 3 Coupe (E36) 325i, BMW 3 Coupe (E36) 316i, BMW 3 Coupe (E36) M3 3.0, BMW 3 Coupe (E36) 328 i, BMW 3 Coupe (E36) M3 3.0, BMW 3 Coupe (E36) 318 is, BMW 3 Coupe (E36) 323i, BMW 3 Coupe (E36) M3 3.2, BMW 3 Coupe (E36) 325is … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Produtos alternativos

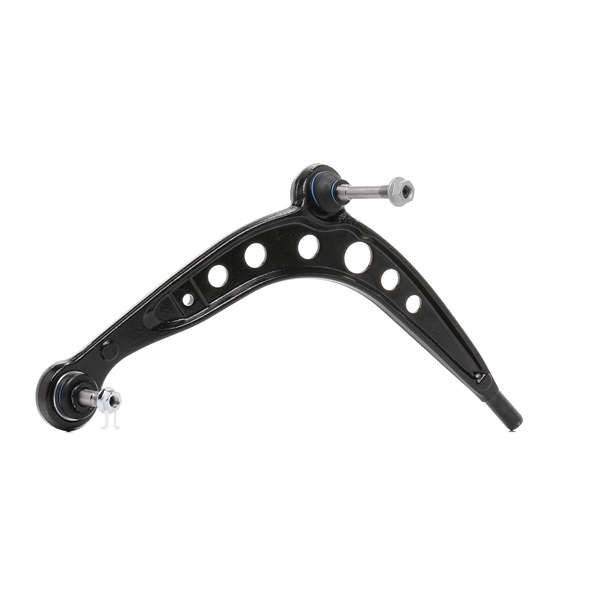

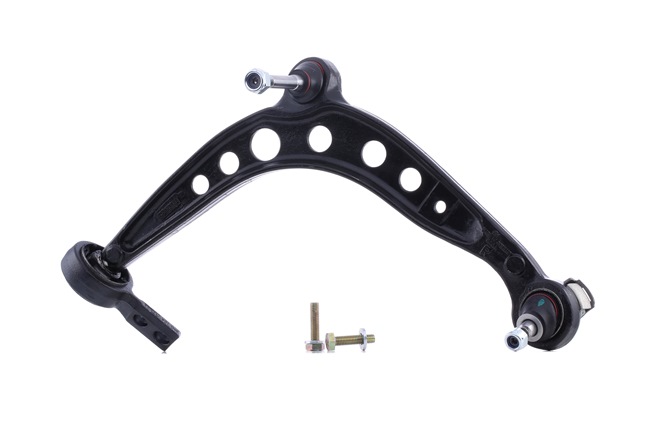

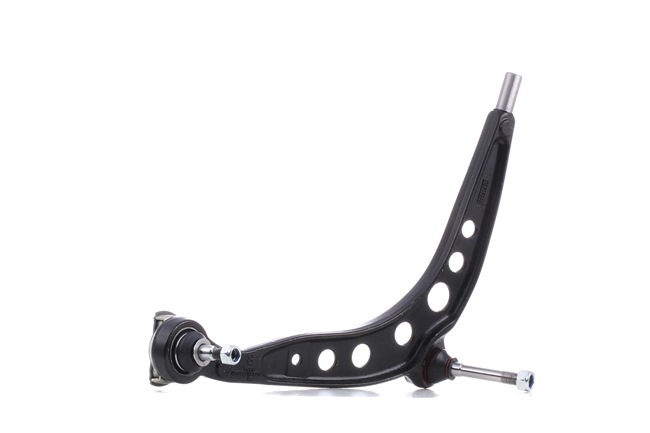

Braço de suspensão

Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 18

                      Chave de caixa n.º 18

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Punção de arrombar

                      Martelo

                      Pé-de-cabra

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Utilize o seguinte procedimento:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. BMW 3 Coupe (E36)
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 7

Marque o parafuso de ajuste da divergência.
Passo 8

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 9

Limpe todas as juntas do braço. Use uma escova metálica.
Passo 10

Remova o parafuso de fixação. Use uma chave soquete nº 18. Utilize um pé-de-cabra.
Passo 11

Desaperte a fixação do braço da estrutura de suporte. Use uma chave soquete nº 18. Utilize um pé-de-cabra.
Passo 12

Apoie a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 13

Retire os parafusos de fixação. Use um saca-pino. Use um martelo. Utilize um pé-de-cabra. Use uma chave combinada nº 18.
Passo 14

Remova o braço.
Passo 15

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 16

Instale um novo braço.

AUTODOC recomenda:
Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Utilize apenas parafusos e porcas novas para a montagem.Não danifique a tampa da articulação esférica.
Passo 17

Instale os fixadores do braço de controlo. Use uma chave combinada nº 18. Utilize um pé-de-cabra.
Passo 18

Ajuste a posição do pino de alinhamento de acordo com a marca.
Passo 19

Aparafuse os fixadores que conectam o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 20

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 21

Aperte o fixador do braço da suspensão à ponta de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 22

Aperte a fixação do braço à estrutura de suporte. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 77 Nm.
Passo 23

Remova o suporte por baixo da manga traseira.

AUTODOC recomenda:
Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 24

Trate todas as juntas do braço. Use massa de cobre.
Passo 25

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 26

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 27

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: braço de controlo inferior da suspensão traseira – BMW 3 Coupe (E36). Depois de aplicar o spray, espere alguns minutos.
Passo 28

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW 3 Coupe (E36)
Passo 29

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 30

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 31

Retire os macacos e calços.
