Importante!

Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) M5, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 550 i, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 535 i, BMW 5 Sedan (E60) 525 xd, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525 d xDrive, BMW 5 Sedan (E60) 530 d xDrive, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 525 i … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

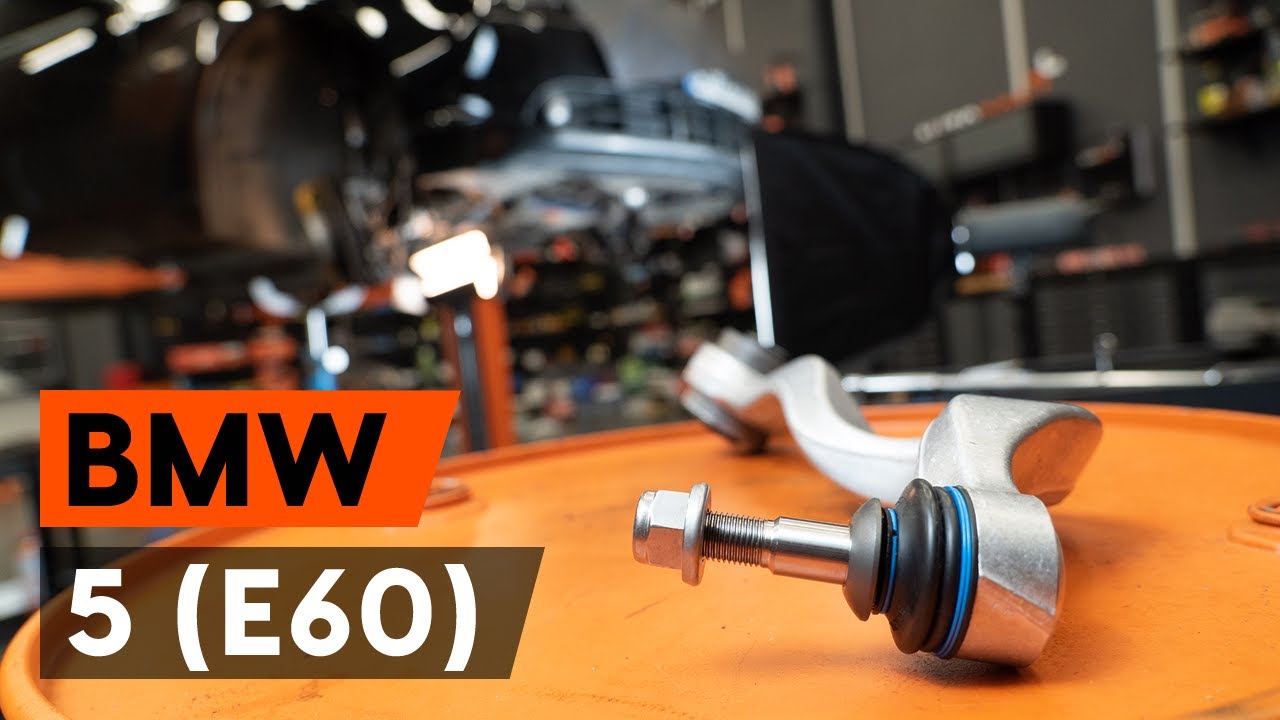

Como substituir a braço de suspensão dianteira no BMW E60 [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em BMW E60 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para 5 Sedan (E60) e outros modelos BMW

Braço de suspensão

        Braço de suspensão para 5 Sedan (E60) Gasolina (186 cv)

        Braço de suspensão para 5 Sedan (E60) Gasolina (170 cv)

        Braço de suspensão para 5 Sedan (E60) Diesel (218 cv)

        Braço de suspensão para 5 Sedan (E60) Gasolina (192 cv)

        Braço de suspensão para 5 Sedan (E60) Gasolina (333 cv)

        Braço de suspensão para 5 Sedan (E60) Diesel (177 cv)

        Braço de suspensão para 5 Sedan (E60) Gasolina (507 cv)

        Braço de suspensão para 5 Sedan (E60) Diesel (272 cv)

        Braço de suspensão para 5 Sedan (E60) Gasolina (258 cv)

Substituição: braço inferior da parte dianteira – BMW E60. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 9

                        Chave Combinada nº 10

                        Chave Combinada nº 16

                        Chave Combinada nº 18

                        Chave de caixa n.º 10

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Chave de caixa n.º 21

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Cinzel plano

                        Martelo

                        Extrator de articulação esférica

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – BMW E60. AUTODOC recomenda:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – BMW E60. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – BMW E60. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 8

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 10

Desconecte o terminal de direção da manga de eixo.
Passo 11

Limpe os fixadores do sensor de regulação dos faróis. Use uma escova metálica. Use spray WD-40.
Passo 12

Desaperte os elementos de fixação do sensor de regulação dos faróis. Use uma chave combinada nº 9. Use uma chave combinada nº 10.
Passo 13

Desconecte o sensor de regulação dos faróis.
Passo 14

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 15

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 16

Desaperte o braço de fixação dianteiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 17

Desligue a articulação esférica da manga de eixo. Use um extrator de articulação esférica.
Passo 18

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 19

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 20

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 21

Remova o parafuso de fixação.
Passo 22

Desenrosque o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 23

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 24

Baixe o macaco de transmissão hidráulica em 10-15 cm.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – BMW E60. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 25

Desconecte o braço inferior da manga de eixo.
Passo 26

Remova o parafuso de fixação.
Passo 27

Remova o braço.
Passo 28

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 29

Instale um novo braço.

Substituição: braço inferior da parte dianteira – BMW E60. Os especialistas da AUTODOC recomendam:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 30

Conecte o braço inferior à manga de eixo.
Passo 31

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 32

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 33

Aparafuse o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 34

Instale o parafuso de fixação.
Passo 35

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 36

Instale o parafuso de fixação.
Passo 37

Aperte o braço de fixação dianteiro. Use uma chave combinada nº 18.
Passo 38

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 39

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 40

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 41

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 42

Conecte a articulação esférica à manga de eixo.

Passo 43

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 44

Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 45

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave combinada nº 16.
Passo 46

Volte a ligar o sensor de regulação dos faróis.
Passo 47

Aparafuse os fixadores do sensor de regulação dos faróis. Use uma chave combinada nº 9. Use uma chave combinada nº 10.
Passo 48

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 49

Aperte o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 50

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 51

Aperte os fixadores do sensor de regulação dos faróis. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 52

Aperte o fixador da articulação esférica. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 165 Nm.
Passo 53

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 165 Nm.
Passo 54

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 55

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 56

Aperte o fixador traseiro que liga o braço de suspensão à subestrutura. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 57

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
BMW E60 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 58

Trate todas as juntas do braço. Use massa de cobre.
Passo 59

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 60

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 61

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – BMW E60. Conselho de especialistas da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 62

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW E60
Passo 63

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 64

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 65

Retire os macacos e calços.
