Importante!

Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 550 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 535 i, BMW 5 Sedan (E60) 525 xd, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525 d xDrive, BMW 5 Sedan (E60) 530 d xDrive … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a Suporte de apoio do conjunto mola/amortecedor no BMW 5 E60 [TUTORIAL]

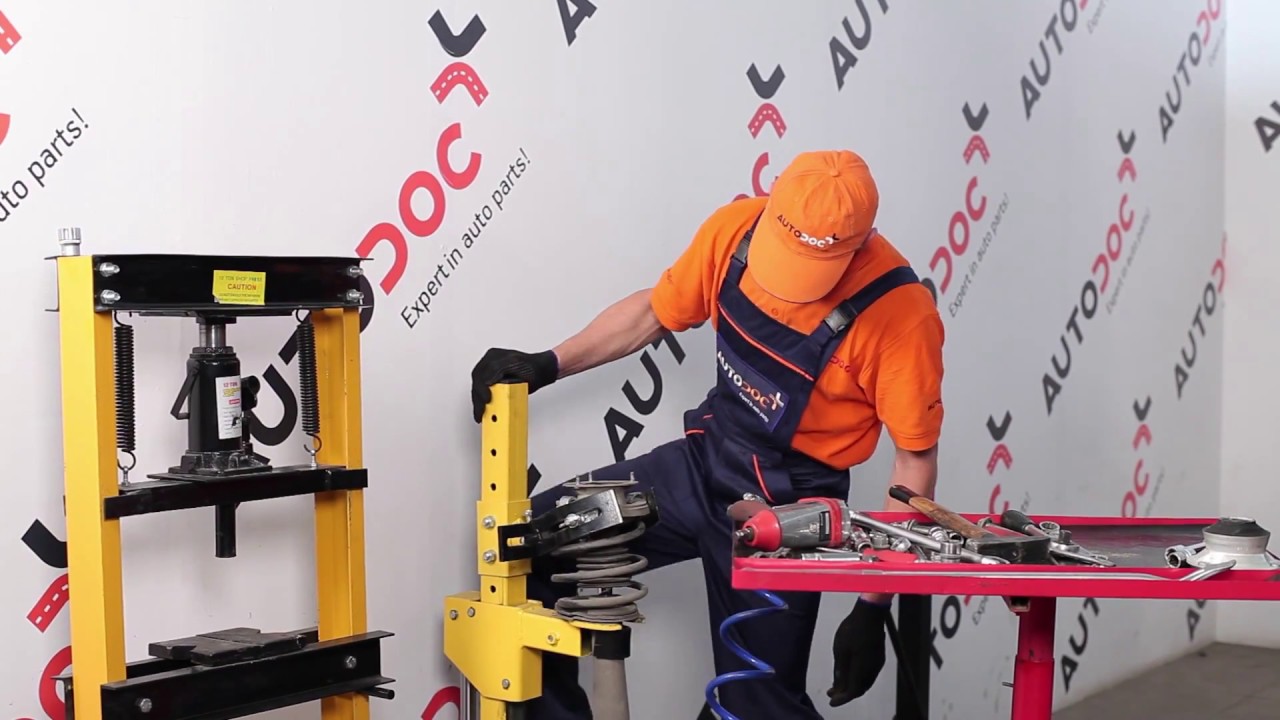

Como mudar cabeçotes do amortecedores da parte dianteira em BMW E60 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para 5 Sedan (E60) e outros modelos BMW

Suporte de apoio do conjunto mola / amortecedor

Kit de reparação, suporte de apoio do conj. mola / amortecedor

Rolamento de rolos, suporte apoio do conj. mola / amortecedor

Anilha, suporte de apoio do conjunto mola / amortecedor

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 530 i Gasolina (231 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 530 d Diesel (218 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 525 i Gasolina (192 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 545 i Gasolina (333 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 525 d Diesel (177 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 535 d Diesel (272 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 530 i Gasolina (258 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 523 i Gasolina (177 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E60) 525 i Gasolina (218 cv)

Substituição: cabeçotes do amortecedores – BMW E60. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Ponta HEXagonal n.º H5

                        Ponta de Torx T50

                        Chave Combinada nº 13

                        Chave Combinada nº 18

                        Chave Combinada nº 21

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Chave de caixa n.º 21

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Chave De Fenda Plana

                        Cinzel plano

                        Martelo

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – BMW E60. Conselho de especialistas da AUTODOC:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: cabeçotes do amortecedores – BMW E60. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – BMW E60. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 21. Use Torx T50. Use uma chave de catraca.
Passo 8

Desconecte o terminal de direção da manga de eixo.
Passo 9

Desaperte a fixação do sensor ABS da manga de eixo. Use HEX n.º H5 Use uma chave de catraca.
Passo 10

Remova o sensor de ABS da manga de eixo.

Passo 11

Desenrosque o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 12

Remova o parafuso de fixação.
Passo 13

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.

Passo 14

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 15

Remova o parafuso de fixação.
Passo 16

Remova o apoio do suporte do amortecedor.
Passo 17

Limpe os elementos de fixação que conectam o braço de controlo à subestrutura. Use uma escova metálica. Use spray WD-40.

Passo 18

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 19

Remova o fixador traseiro do braço de controlo.

Passo 20

Separe o braço de controlo.
Passo 21

Remova o apoio do suporte do amortecedor.

Passo 22

Desconecte a mangueira de travão. Use uma chave de fenda plana.
Passo 23

Separe o suporte da cablagem do ABS. Use uma chave de fenda plana.
Passo 24

Separe o conetor do sensor ABS.

Passo 25

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 26

Desligar a manga de eixo do suporte do amortecedor.

Substituição: cabeçotes do amortecedores – BMW E60. AUTODOC recomenda:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 27

Abaixar o automóvel.
Passo 28

Abra o capô.
Passo 29

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 30

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 31

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. BMW E60
Passo 32

Remova o suporte de suspensão.
Passo 33

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – BMW E60. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 34

Comprima a mola.
Passo 35

Remova a tampa do apoio da coluna de suspensão. Use uma chave de fenda plana.
Passo 36

Limpe o elemento de fixação de componentes do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 37

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 38

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – BMW E60. Os especialistas da AUTODOC recomendam:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 39

Limpe o assento de montagem da coluna de suspensão. Use uma escova metálica. Use spray WD-40.

Passo 40

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.

Passo 41

Instale o novo suporte superior do amortecedor.
Passo 42

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 64 Nm.

Substituição: cabeçotes do amortecedores – BMW E60. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 43

Instale a tampa do apoio da coluna de suspensão.
Passo 44

Solte a mola.

Passo 45

Retire a coluna de suspensão montada.
Passo 46

Instale o amortecedor no arco da roda.
Passo 47

Aparafuse a fixação superior de montagem do suporte do amortecedor.

Substituição: cabeçotes do amortecedores – BMW E60. Conselho:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 48

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 34 Nm.
Passo 49

Remova a proteção do guarda-lamas.

Passo 50

Feche o capô.
Passo 51

Elevar a parte dianteira do carro e fixar em suportes.
Passo 52

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 53

Fixe o suporte do amortecedor na manga de eixo.
Passo 54

Fixe o braço de controlo.
Passo 55

Instale o fixador traseiro do braço de suspensão.
Passo 56

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 57

Instale o apoio no suporte do amortecedor.
Passo 58

Instale os parafusos de fixação.
Passo 59

Aperte o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 60

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
BMW E60 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 61

Instale o apoio no suporte do amortecedor.
Passo 62

Aperte o suporte da cablagem do ABS.

Passo 63

Fixe a mangueira do travão.
Passo 64

Junte o conetor do sensor ABS.

Passo 65

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 66

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use um martelo.
Passo 67

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 68

Aperte o fixador traseiro do braço da suspensão. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 69

Retire o apoio sob a manga de eixo.

Substituição: cabeçotes do amortecedores – BMW E60. Os especialistas da AUTODOC recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 70

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 71

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave combinada nº 21. Use Torx T50. Use uma chave de torque. Aperte-o para o torque de 165 Nm.
Passo 72

Conecte o sensor de ABS à manga de eixo.

Passo 73

Aparafuse o elemento fixador do sensor ABS. Use HEX n.º H5 Use uma chave de catraca.
Passo 74

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Trate os fixadores do amortecedor. Trate os fixadores da rótula de suspensão. Use massa de cobre.
Passo 75

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.

Passo 76

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: cabeçotes do amortecedores – BMW E60. Conselho de especialistas da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 77

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW E60
Passo 78

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 79

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 80

Retire os macacos e calços.
