Importante!

Este procedimento de substituição pode ser usado para:
BMW 3 Sedan (E90) 320 i, BMW 3 Sedan (E90) 320 i, BMW 3 Sedan (E90) 318 i, BMW 3 Sedan (E90) 318 d, BMW 3 Sedan (E90) 325 i, BMW 3 Sedan (E90) 330 i, BMW 3 Sedan (E90) 320 d, BMW 3 Sedan (E90) 318 d, BMW 3 Sedan (E90) 330 d, BMW 3 Sedan (E90) 320 si, BMW 3 Sedan (E90) 335 i, BMW 3 Sedan (E90) 335 d, BMW 3 Sedan (E90) 320 d, BMW 3 Sedan (E90) 325 d, BMW 3 Sedan (E90) 318 i, BMW 3 Sedan (E90) 318 d, BMW 3 Sedan (E90) 325 i, BMW 3 Sedan (E90) 320 i, BMW 3 Sedan (E90) 320 d, BMW 3 Sedan (E90) 330 i, BMW 3 Sedan (E90) 316 i, BMW 3 Sedan (E90) 323 i, BMW 3 Sedan (E90) 335 i, BMW 3 Sedan (E90) 330 d, BMW 3 Sedan (E90) 316 i, BMW 3 Sedan (E90) 316 d, BMW 3 Sedan (E90) 320 d, BMW 3 Sedan (E90) 325 d, BMW 3 Sedan (E90) 323 i, BMW 3 Sedan (E90) 328 i … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar cabeçotes amortecedores dianteira BMW 3 E90 TUTORIAL | AUTODOC

Como mudar cabeçotes do amortecedores da parte dianteira em BMW E90 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para 3 Sedan (E90) e outros modelos BMW

Produtos alternativos

Suporte de apoio do conjunto mola / amortecedor

SKSS-0670513 STARK Suporte de apoio do conjunto mola / amortecedor

10,68 EUR

Loja

WM-F 4616 METZGER Suporte de apoio do conjunto mola / amortecedor

17,63 EUR

Loja

SKSS-0670002 STARK Suporte de apoio do conjunto mola / amortecedor

20,54 EUR

Loja

12519 FEBI BILSTEIN Suporte de apoio do conjunto mola / amortecedor

20,75 EUR

Loja

SKSS-0671145 STARK Suporte de apoio do conjunto mola / amortecedor

21,36 EUR

Loja

SKSS-0670007 STARK Suporte de apoio do conjunto mola / amortecedor

22,27 EUR

Loja

27001 01 LEMFÖRDER Suporte de apoio do conjunto mola / amortecedor

24,24 EUR

Loja

802 186 SACHS Suporte de apoio do conjunto mola / amortecedor

24,24 EUR

Loja

FL4322-J FLENNOR Suporte de apoio do conjunto mola / amortecedor

25,01 EUR

Loja

SM1003 KYB Kit de reparação, suporte de apoio do conj. mola / amortecedor

25,39 EUR

Loja

Substituição: cabeçotes do amortecedores – BMW E90. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 13

                      Chave Combinada nº 15

                      Chave Combinada nº 18

                      Chave Combinada nº 22

                      Chave de caixa n.º 13

                      Chave de caixa n.º 17

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Ponta de Torx T45

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Cinzel plano

                      Martelo

                      Chave De Fenda Plana

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

                      Cobertura para guarda-lamas

Comprar ferramentas

Substituição: cabeçotes do amortecedores – BMW E90. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Por favor, tenha em atenção: todos os trabalhos no automóvel – BMW E90 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. BMW E90
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.

Passo 7

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 15. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Remova a barra estabilizadora.

Passo 9

Desconecte os fios do sensor ABS. Use uma chave de fenda plana.
Passo 10

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 11

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 22. Use Torx T45. Use uma chave de catraca.
Passo 12

Desconecte o terminal de direção da manga de eixo.
Passo 13

Limpe os elementos de fixação que conectam o braço de controlo à subestrutura. Use uma escova metálica. Use spray WD-40.

Passo 14

Solte o fixador frontal do braço. Use uma chave combinada nº 18.

Passo 15

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18 (2 peças).
Passo 16

Remova o fixador traseiro do braço de controlo.
Passo 17

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.

Passo 18

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 19

Remova o parafuso de fixação.

Passo 20

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.

Passo 21

Desligar a manga de eixo do suporte do amortecedor.

Substituição: cabeçotes do amortecedores – BMW E90. AUTODOC recomenda:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 22

Abaixar o automóvel.
Passo 23

Abra o capô.
Passo 24

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 25

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 26

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
BMW E90 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 27

Remova o suporte de suspensão.
Passo 28

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – BMW E90. Conselho da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 29

Comprima a mola.
Passo 30

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 31

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 32

Remova a montagem do suporte superior. Use uma chave de fenda plana.

Substituição: cabeçotes do amortecedores – BMW E90. Conselho de especialistas da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 33

Limpe o assento de montagem da coluna de suspensão. Use uma escova metálica. Use spray WD-40.

Passo 34

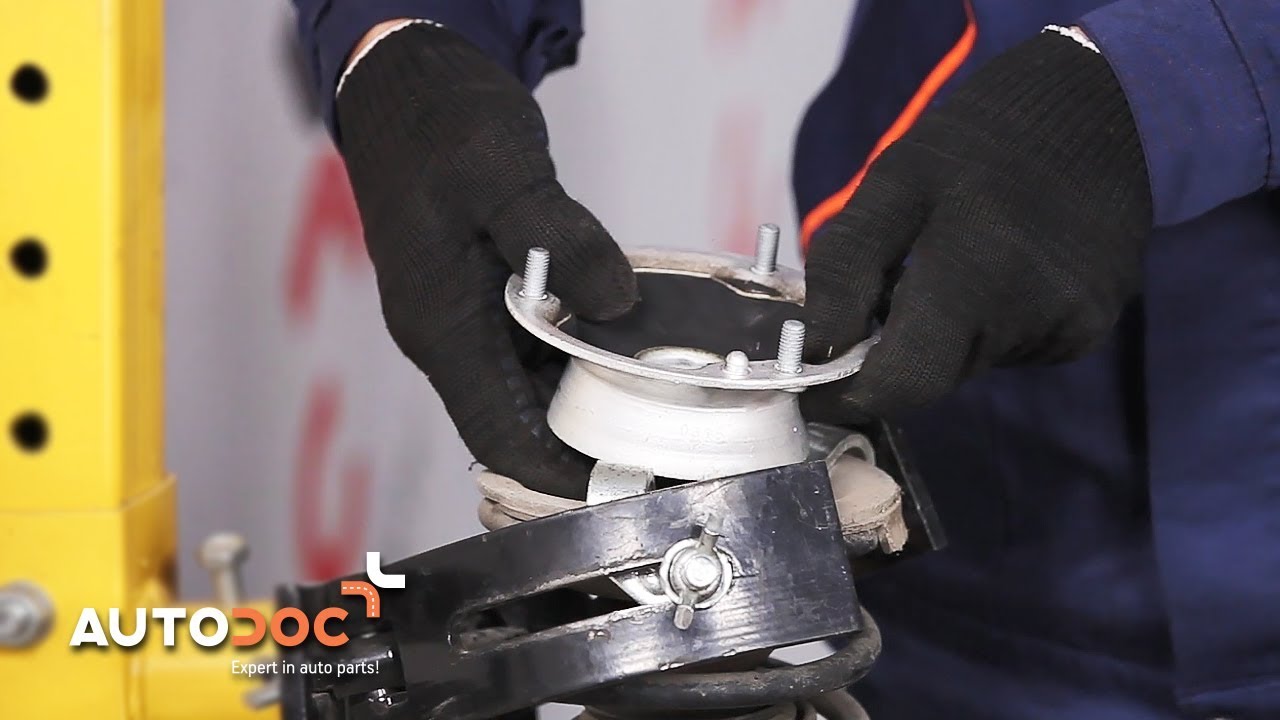

Instale o novo suporte superior do amortecedor.
Passo 35

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 64 Nm.

Substituição: cabeçotes do amortecedores – BMW E90. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36

Solte a mola.
Passo 37

Retire a coluna de suspensão montada.

Passo 38

Instale o amortecedor no arco da roda.
Passo 39

Aparafuse a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
BMW E90 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 40

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 34 Nm.

Substituição: cabeçotes do amortecedores – BMW E90. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 41

Remova a proteção do guarda-lamas.

Passo 42

Feche o capô.
Passo 43

Elevar a parte dianteira do carro e fixar em suportes.

Passo 44

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 45

Fixe o suporte do amortecedor na manga de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 46

Instale o parafuso de fixação.

Passo 47

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 48

Conecte os fios do sensor ABS.
Passo 49

Instale o fixador traseiro do braço de suspensão.

Passo 50

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18 (2 peças).
Passo 51

Instale o terminal do estabilizador transversal.

Passo 52

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 15. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 58 Nm.
Passo 53

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 54

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 55

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave combinada nº 22. Use Torx T45. Use uma chave de torque. Aperte-o para o torque de 165 Nm.

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 56

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 57

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave combinada nº 18. Use uma chave de torque. Aperte-o para o torque de 68 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 58

Aperte o fixador traseiro do braço da suspensão. Use uma chave combinada nº 18 (2 peças). Use uma chave de torque. Aperte-o para o torque de 68 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 59

Trate todas as juntas do braço. Use massa de cobre.

Passo 60

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – BMW E90. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 61

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 62

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – BMW E90. Depois de aplicar o spray, espere alguns minutos.
Passo 63

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. BMW E90
Passo 64

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 65

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.

Passo 66

Retire os macacos e calços.
