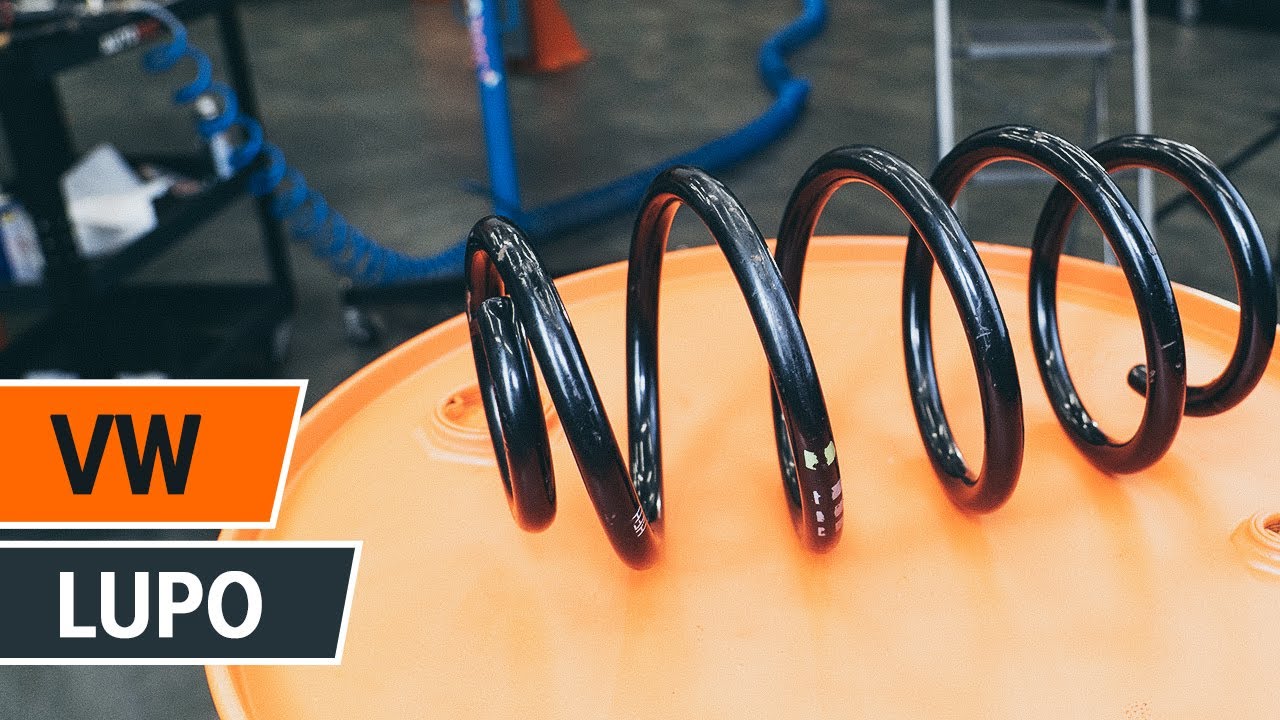

Substituição: molas de suspensão – VW Lupo 6X1. AUTODOC recomenda:
Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Lupo 6X1 – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte dianteira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
Substituição: molas de suspensão – VW Lupo 6X1. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5
Retire a roda.
Passo 6
Retire a fixação do cabo do sensor ABS do suporte amortecedor. Use uma chave de fenda plana.
Passo 7
Desconecte os fios do sensor ABS.
Passo 8
Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 9
Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 10
Desligar a manga de eixo do suporte do amortecedor.
Passo 11
Abaixar o automóvel.
Passo 12
Abra o capô.
Passo 13
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 14
Remova a tampa protetora do suporte do amortecedor.
Passo 15
Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. VW Lupo 6X1
Passo 16
Remova o suporte de suspensão.
Passo 17
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: molas de suspensão – VW Lupo 6X1. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 18
Comprima a mola.
Passo 19
Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20
Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 21
Remova a montagem do suporte superior.
Passo 22
Solte a mola espiral.
Passo 23
Retire a mola.
AUTODOC recomenda:
Substituição: molas de suspensão – VW Lupo 6X1. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 24
Instale a mola do amortecedor.
Passo 25
Comprima a mola.
Passo 26
Instale o suporte superior e o rolamento do suporte.
Passo 27
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Substituição: molas de suspensão – VW Lupo 6X1. Conselho de especialistas da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 28
Solte a mola.
Passo 29
Retire a coluna de suspensão montada.
Passo 30
Instale o amortecedor no arco da roda.
Passo 31
Aparafuse a fixação superior de montagem do suporte do amortecedor.
Substituição: molas de suspensão – VW Lupo 6X1. Os profissionais recomendam:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 32
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 33
Instale a tampa de proteção de suporte do amortecedor.
Passo 34
Remova a proteção do guarda-lamas.
Passo 35
Feche o capô.
Passo 36
Elevar a parte dianteira do carro e fixar em suportes.
Passo 37
Fixe o suporte do amortecedor na manga de eixo.
Passo 38
Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 39
Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor. Use alicates de bomba de água.
Passo 40
Conecte os fios do sensor ABS.
Passo 41
Trate os fixadores do amortecedor. Use massa de cobre.
Passo 42
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 43
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: molas de suspensão – VW Lupo 6X1. Depois de aplicar o spray, espere alguns minutos.
Passo 44
Instale a roda.
Substituição: molas de suspensão – VW Lupo 6X1. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 45
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 46
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 47
Retire os macacos e calços.
