Intervalo recomendado de substituição para a categoria da peça Pastilhas de travão : 30000 km

Importante!

Este procedimento de substituição pode ser usado para:
BMW Z4 Roadster (E89) sDrive 18 i, BMW Z4 Roadster (E89) sDrive 35 i, BMW Z4 Roadster (E89) sDrive 30 i, BMW Z4 Roadster (E89) sDrive 23 i, BMW Z4 Roadster (E89) sDrive 28 i, BMW Z4 Roadster (E89) sDrive 20 i … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Pastilhas De Travão para Z4 Roadster (E89) e outros modelos BMW

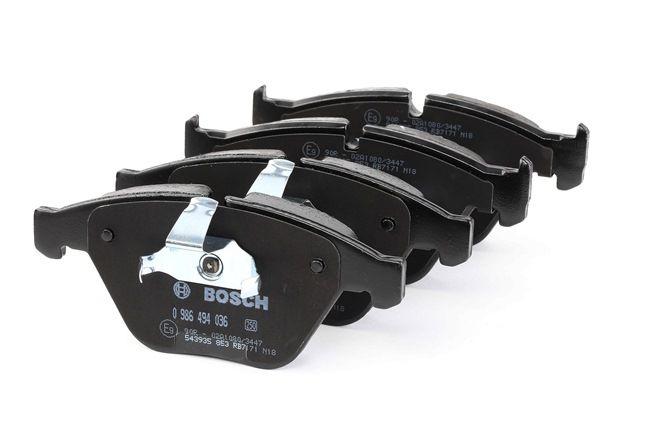

Pastilhas de travão

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (184 cv)

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (245 cv)

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (204 cv)

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (258 cv)

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (306 cv)

        Pastilhas de travão para Z4 Roadster (E89) Gasolina (156 cv)

Substituição: pastilhas de travão – BMW Z4 (E89). Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Pasta contra chiar

                        Massa de cobre

                        Ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Ferramenta reposicionador de travões

                        Pé-de-cabra

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: pastilhas de travão – BMW Z4 (E89). Os especialistas da AUTODOC recomendam:

Realize a substituição de pastilhas de travão no conjunto completo para cada eixo. Isto proporciona uma travagem eficaz.
O procedimento de substituição é idêntico para todas as pastilhas de travão no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: pastilhas de travão – BMW Z4 (E89). Utilize o seguinte procedimento:

Passo 1

Abra o capô.

Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 3

Remova a tampa dos braços do limpa-vidros.
Passo 4

Desaperte a tampa do reservatório de líquido dos travões.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.

Passo 8

Desaperte os parafusos da roda.

Substituição: pastilhas de travão – BMW Z4 (E89). Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 9

Retire a roda.
Passo 10

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 11

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 12

Desaparafuse a fixação de pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 13

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 14

Retire a pinça de travão.

Substituição: pastilhas de travão – BMW Z4 (E89). Conselho de especialistas da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 15

Remover as pastilhas de travão.

AUTODOC recomenda:
Meça a espessura do disco de travão. Ao atingir o limite de desgaste a peça deve ser substituída.
Passo 16

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pastilhas de travão – BMW Z4 (E89). Depois de aplicar o spray, espere alguns minutos.
Passo 17

Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.

Substituição: pastilhas de travão – BMW Z4 (E89). Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 18

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 19

Trate as pastilhas de travão na área onde a sua superfície entra em contacto com o suporte da pinça de travão. Use pasta contra chiar.

Substituição: pastilhas de travão – BMW Z4 (E89). Conselho da AUTODOC:
Certifique-se que a superfície do disco está limpa antes de instalar as pastilhas.
Passo 20

Instale as novas pastilhas de travão.

Substituição: pastilhas de travão – BMW Z4 (E89). Os especialistas da AUTODOC recomendam:
Certifique-se que as pastilhas são instaladas com os forros de frente para o disco.
Passo 21

Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 22

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 23

Instale a mola de retenção da pinça do travão.
Passo 24

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 25

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pastilhas de travão – BMW Z4 (E89). Depois de aplicar o spray, espere alguns minutos.
Passo 26

Instale a roda.

Substituição: pastilhas de travão – BMW Z4 (E89). Os profissionais recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 29

Retire os macacos e calços.

AUTODOC recomenda:
Important! Substituição: pastilhas de travão – BMW Z4 (E89). Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 30

Aperte a tampa do reservatório de líquido dos travões.
Passo 31

Instale a tampa dos braços do limpa-vidros.

Passo 32

Remova a proteção do guarda-lamas.

Passo 33

Feche o capô.

Substituição: pastilhas de travão – BMW Z4 (E89). Os especialistas da AUTODOC recomendam:
Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.Desacelere suavemente durante os primeiros 150-200 km após a substituição das pastilhas de travão. Evite travagens desnecessárias e bruscas até à paragem completa do veículo.
