Importante!

Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 525 tds, BMW 5 Sedan (E39) 523 i, BMW 5 Sedan (E39) 528 i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar cabeçotes amortecedores BMW 5 E39 [TUTORIAL DA AUTODOC]

Como mudar cabeçotes do amortecedores da parte dianteira em BMW E39 - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para 5 Sedan (E39) e outros modelos BMW

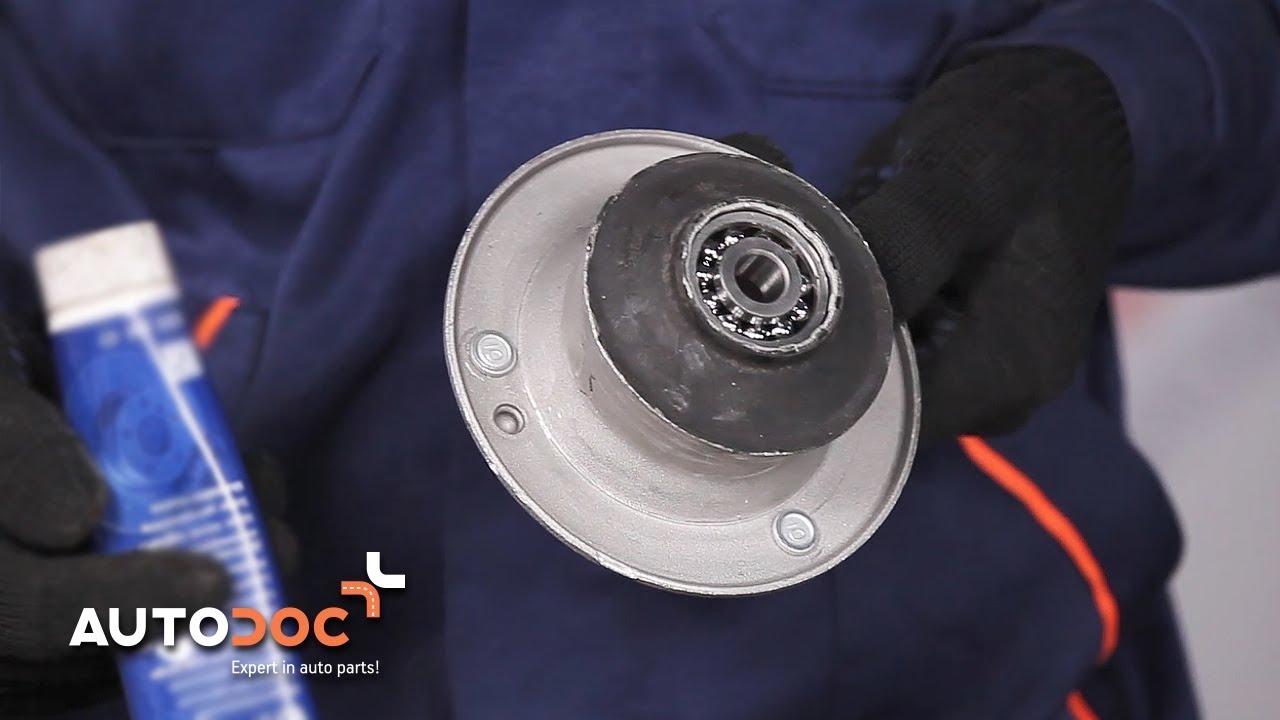

Suporte de apoio do conjunto mola / amortecedor

Kit de reparação, suporte de apoio do conj. mola / amortecedor

Rolamento de rolos, suporte apoio do conj. mola / amortecedor

Anilha, suporte de apoio do conjunto mola / amortecedor

Fixação do conjunto mola / amortecedor

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 520 i Gasolina (150 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 525 tds Diesel (143 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 523 i Gasolina (170 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 528 i Gasolina (193 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 525 td Diesel (116 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 530 d Diesel (184 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 520 i Gasolina (136 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 520 d Diesel (136 cv)

        Suporte de apoio do conjunto mola / amortecedor para BMW 5 Sedan (E39) 525 d Diesel (163 cv)

Substituição: cabeçotes do amortecedores – BMW E39. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 10

                        Chave Combinada nº 13

                        Chave Combinada nº 18

                        Chave Combinada nº 19

                        Chave de caixa n.º 10

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 22

                        Ponta HEXagonal n.º H6

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Chave De Fenda Plana

                        Cinzel plano

                        Martelo

                        Extrator de articulação esférica

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – BMW E39. AUTODOC recomenda:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Por favor, tenha em atenção: todos os trabalhos no automóvel – BMW E39 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: cabeçotes do amortecedores – BMW E39. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 19.
Passo 8

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 9

Desaperte os fixadores da tampa plástica do braço da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 10

Retire a tampa plástica do braço da suspensão.
Passo 11

Limpe os elementos de fixação que conectam o braço de controlo à subestrutura. Use uma escova metálica. Use spray WD-40.

Passo 12

Solte o fixador frontal do braço. Use uma chave combinada nº 18 (2 peças).
Passo 13

Limpe os fixadores do sensor de regulação dos faróis. Use uma escova metálica. Use spray WD-40.

Passo 14

Desaperte os elementos de fixação do sensor de regulação dos faróis. Use uma chave combinada nº 10. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 15

Desconecte o sensor de regulação dos faróis.

Passo 16

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 17

Remova o fixador traseiro do braço de controlo.

Passo 18

Desenrosque o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 19

Remova o parafuso de fixação.

Passo 20

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 21

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 22

Remova o parafuso de fixação.
Passo 23

Remova o apoio do suporte do amortecedor.

Passo 24

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.

Passo 25

Desligar a manga de eixo do suporte do amortecedor.

Substituição: cabeçotes do amortecedores – BMW E39. Os especialistas da AUTODOC recomendam:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 26

Instale o fixador traseiro do braço de suspensão.

Passo 27

Abaixar o automóvel.

Passo 28

Abra o capô.
Passo 29

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 30

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 31

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. BMW E39
Passo 32

Remova o suporte de suspensão.
Passo 33

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – BMW E39. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 34

Comprima a mola.
Passo 35

Remova a tampa do apoio da coluna de suspensão. Use uma chave de fenda plana.
Passo 36

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 37

Remova a porca do suporte do pistão. Use uma chave soquete nº 22. Use HEX n.º H6. Use uma chave de catraca.
Passo 38

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – BMW E39. Os profissionais recomendam:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 39

Limpe o assento de montagem da coluna de suspensão. Use uma escova metálica. Use spray WD-40.

Passo 40

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 41

Instale o novo suporte superior do amortecedor.
Passo 42

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 22. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 64 Nm.

Substituição: cabeçotes do amortecedores – BMW E39. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 43

Instale a tampa do apoio da coluna de suspensão.
Passo 44

Solte a mola.

Passo 45

Retire a coluna de suspensão montada.
Passo 46

Instale o amortecedor no arco da roda.
Passo 47

Aparafuse a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. BMW E39
Passo 48

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave combinada nº 13. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 24 Nm.
Passo 49

Remova a proteção do guarda-lamas.
Passo 50

Feche o capô.
Passo 51

Elevar a parte dianteira do carro e fixar em suportes.

Passo 52

Remova o fixador traseiro do braço de controlo.

Passo 53

Fixe o suporte do amortecedor na manga de eixo.
Passo 54

Instale o fixador traseiro do braço de suspensão.

Passo 55

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 56

Instale o parafuso de fixação.

Passo 57

Instale o apoio no suporte do amortecedor.
Passo 58

Instale o parafuso de fixação.
Passo 59

Aperte o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 60

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 61

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – BMW E39. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 62

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 63

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 64

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 16. Use uma chave de catraca.

Passo 65

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 66

Aperte o fixador traseiro do braço da suspensão. Use uma chave combinada nº 18. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 67

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave combinada nº 18 (2 peças). Use uma chave de torque. Aperte-o para o torque de 110 Nm.

Passo 68

Trate todas as juntas do braço. Use massa de cobre.
Passo 69

Retire o apoio sob a manga de eixo.

Substituição: cabeçotes do amortecedores – BMW E39. Conselho de especialistas da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 70

Coloque a tampa plástica do braço da suspensão.
Passo 71

Aperte os fixadores da tampa plástica do braço da suspensão. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 72

Volte a ligar o sensor de regulação dos faróis.

Passo 73

Aperte os fixadores do sensor de regulação dos faróis. Use uma chave combinada nº 10. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 74

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 75

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – BMW E39. Depois de aplicar o spray, espere alguns minutos.
Passo 76

Instale a roda.

AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 77

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 78

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.

Passo 79

Retire os macacos e calços.
