Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
BMW Z4 Coupé (E86) 3.0 si … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Todas as peças que necessita substituir – Discos de Travão para Z4 Coupé (E86) e outros modelos BMW

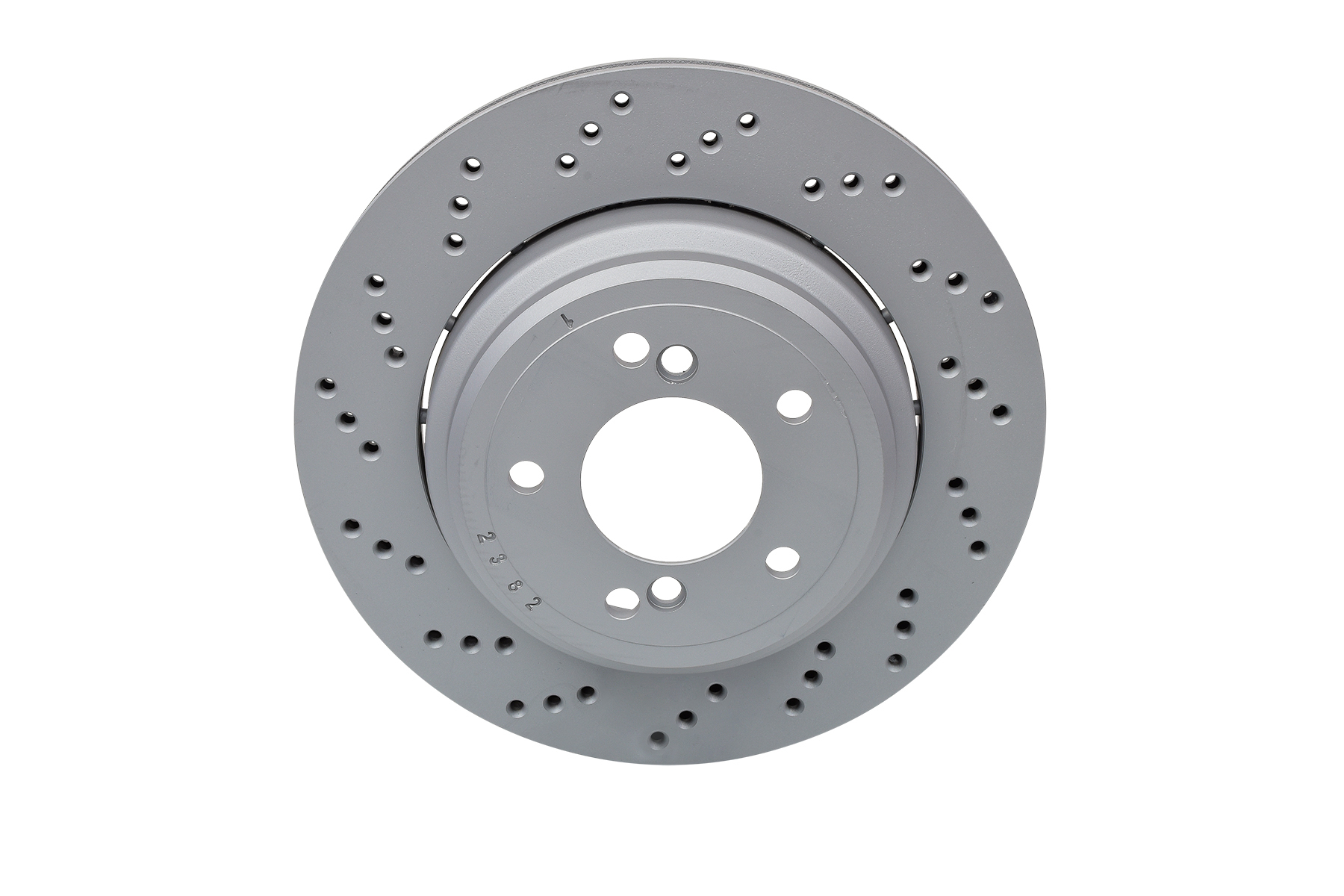

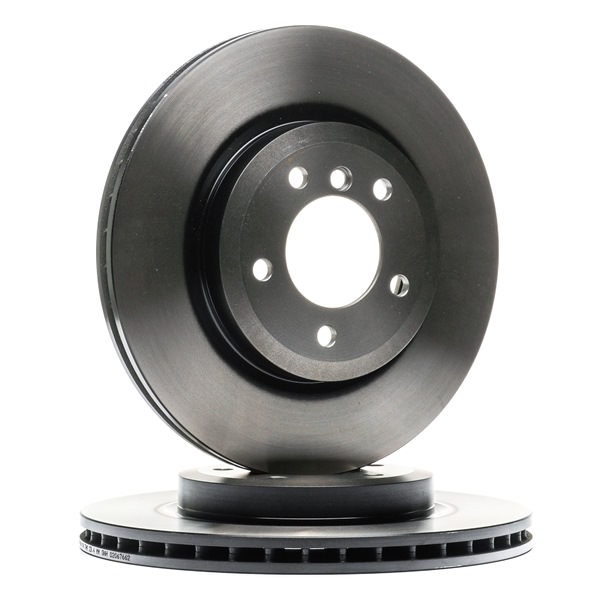

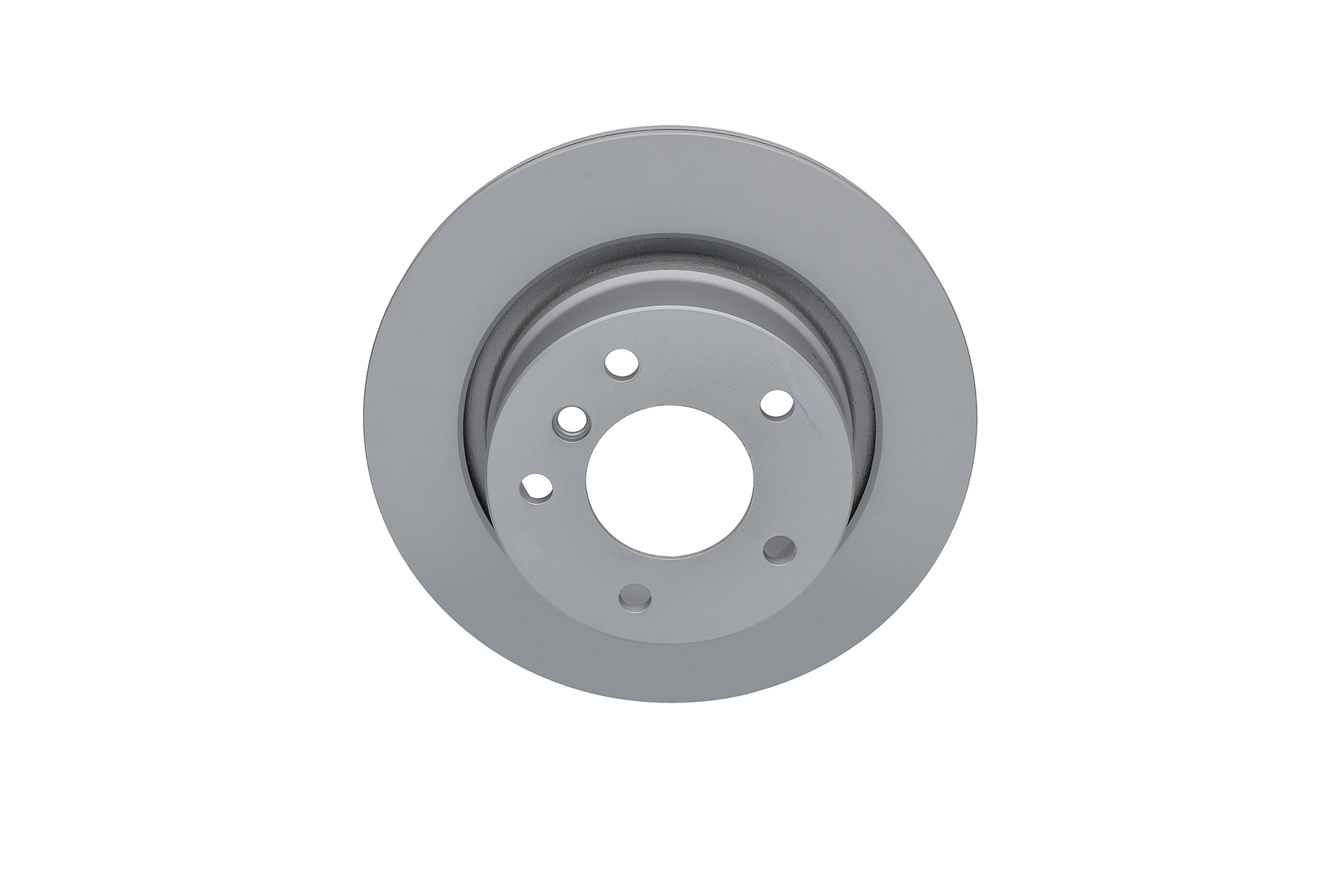

Disco de travão

Disco de travão para Z4 Coupe (E86) Gasolina (265 cv)

Substituição: discos de travão – BMW Z4 Coupe (E86). Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 16

                        ponta hexagonal n.º H7

                        Ponta de Torx T30

                        Soquete de impacto para roda nº 17

                        Ferramenta reposicionador de travões

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Pé-de-cabra

                        Chave de impacto

                        Martelo de borracha

                        Calço de roda

Comprar ferramentas

Substituição: discos de travão – BMW Z4 Coupe (E86). AUTODOC recomenda:

Substitua os discos de travão no carro BMW Z4 Coupe (E86) em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Por favor, tenha em atenção: todos os trabalhos no automóvel – BMW Z4 Coupe (E86) – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.

Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.

Passo 5

Desaperte os parafusos da roda.

Substituição: discos de travão – BMW Z4 Coupe (E86). Conselho da AUTODOC:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6

Retire a roda.
Passo 7

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 8

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 9

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 10

Desaparafuse a fixação de pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 11

Retire a pinça de travão.

Substituição: discos de travão – BMW Z4 Coupe (E86). Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 12

Remover as pastilhas de travão.
Passo 13

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 14

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 16. Use uma chave de tarraxa. Use uma chave de catraca.
Passo 15

Retire a braçadeira da pinça.
Passo 16

Limpe a superfície do disco de travão. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaperte a fixação do disco de travão. Use Torx T30. Use uma chave de fenda de impacto.

Substituição: discos de travão – BMW Z4 Coupe (E86). Os especialistas da AUTODOC recomendam:
Se necessário, utilize um martelo de borracha.
Passo 18

Remova o disco de travão.
Passo 19

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 20

Instale o disco de travão.
Passo 21

Aperte a fixação do disco de travão. Use Torx T30. Use uma chave de torque. Aperte-o para o torque de 16 Nm.
Passo 22

Limpe os locais de montagem da pinça e o seu suporte. Use uma escova metálica. Use spray WD-40.
Passo 23

Instale a braçadeira da pinça do travão.
Passo 24

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 25

Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – BMW Z4 Coupe (E86). Depois de aplicar o spray, espere alguns minutos.
Passo 26

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 27

Instale as pastilhas de travão.
Passo 28

Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 29

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 30

Instale a mola de retenção da pinça do travão.
Passo 31

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: discos de travão – BMW Z4 Coupe (E86). Conselho de especialistas da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 32

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.

Passo 33

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW Z4 Coupe (E86)
Passo 34

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 35

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 36

Retire os macacos e calços.

Substituição: discos de travão – BMW Z4 Coupe (E86). Conselho da AUTODOC:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 37

Aperte a tampa do reservatório de líquido dos travões.

AUTODOC recomenda:
BMW Z4 Coupe (E86) – Sem ligar o motor, pressione várias vezes o pedal do travão até que esteja bem firme.
Passo 38

Feche o capô.
