Importante!

Este procedimento de substituição pode ser usado para:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 3.0 i, BMW X5 (E53) 4.6 is, BMW X5 (E53) 3.0 d … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

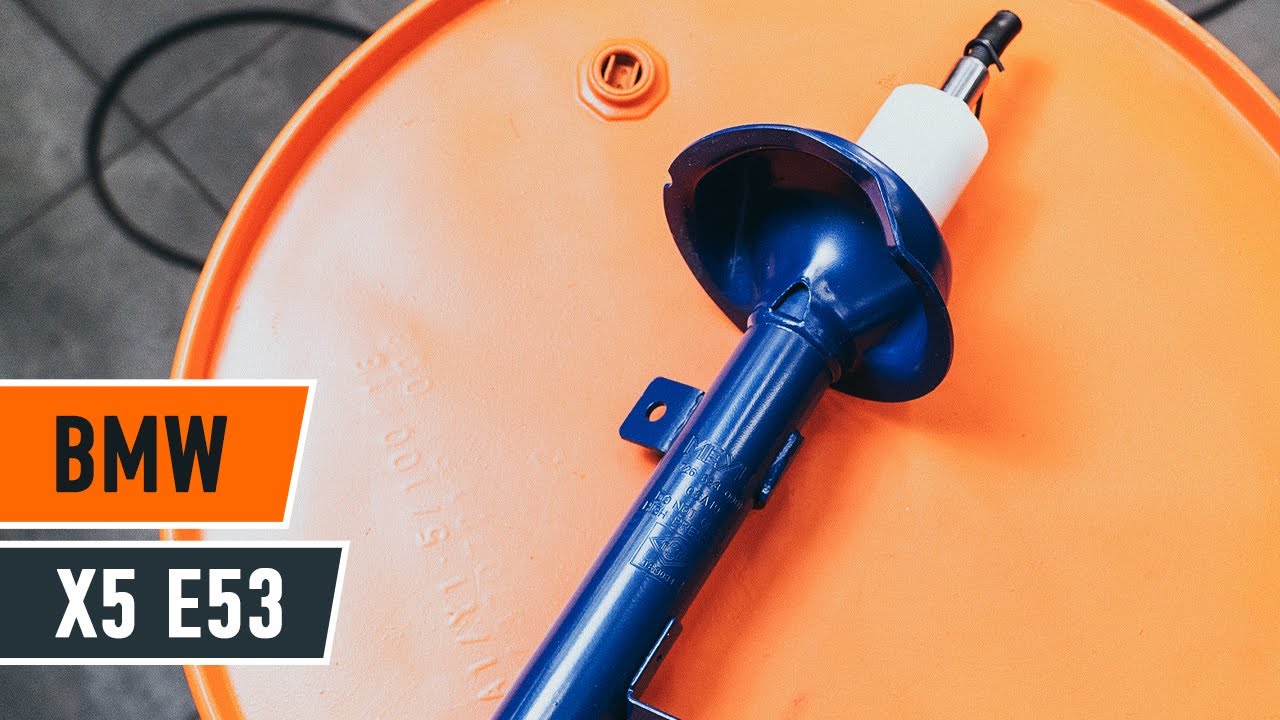

Como trocar amortecedores dianteiros BMW X5 E53 TUTORIAL | AUTODOC

Como mudar kit de suspensão da parte dianteira em BMW X5 E53 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para X5 (E53) e outros modelos BMW

Amortecedor

Conjunto mola / amortecedor

        Amortecedor para BMW X5 (E53) 3.0 d Diesel (184 cv)

        Amortecedor para BMW X5 (E53) 4.6 is Gasolina (347 cv)

        Amortecedor para BMW X5 (E53) 3.0 i Gasolina (231 cv)

        Amortecedor para BMW X5 (E53) 4.4 i Gasolina (320 cv)

        Amortecedor para BMW X5 (E53) 3.0 d Diesel (218 cv)

        Amortecedor para BMW X5 (E53) 3.0 d Diesel (211 cv)

Substituição: kit de suspensão – BMW X5 E53. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 19

                        Chave Combinada nº 21

                        Chave Combinada nº 22

                        Chave de caixa n.º 10

                        Chave de caixa n.º 13

                        Chave de caixa n.º 22

                        Ponta HEXagonal n.º H5

                        Ponta HEXagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Chave De Fenda Plana

                        Compressor hidráulico de molas de suspensão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – BMW X5 E53. Os especialistas da AUTODOC recomendam:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – BMW X5 E53. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

Desaperte os parafusos da roda.

Substituição: kit de suspensão – BMW X5 E53. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 19. Use HEX n.º H5. Use uma chave de catraca.
Passo 8

Remova a barra estabilizadora.

Passo 9

Retire a mangueira de travão do suporte do amortecedor. Use uma chave de fenda plana.
Passo 10

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.

Passo 11

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 22. Use uma chave soquete nº 22. Use uma chave de catraca.
Passo 12

Remova o parafuso de fixação.
Passo 13

Desconecte os fios do sensor ABS.

Passo 14

Remova o parafuso de fixação.

Passo 15

Desligar a manga de eixo do suporte do amortecedor.

Substituição: kit de suspensão – BMW X5 E53. AUTODOC recomenda:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 16

Abaixar o automóvel.
Passo 17

Abra o capô.
Passo 18

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 19

Desaperte os parafusos e remova o tanque do limpa para-brisas. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 20

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 21

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de catraca.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. BMW X5 E53
Passo 22

Remova o suporte de suspensão.
Passo 23

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – BMW X5 E53. Conselho da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 24

Comprima a mola.
Passo 25

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 26

Remova a porca do suporte do pistão. Use uma chave combinada nº 21. Use HEX n.º H7.
Passo 27

Solte a mola espiral.

Passo 28

Remova a montagem do suporte superior.

Passo 29

Retire a mola.
Passo 30

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – BMW X5 E53. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 31

Remova o espaçador de mola de borracha.
Passo 32

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – BMW X5 E53. Conselho de especialistas da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 33

Instale o amortecedor novo no compressor hidráulico de mola.

Passo 34

Instale o espaçador de mola de borracha.
Passo 35

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 36

Instale a mola do amortecedor.
Passo 37

Comprima a mola.

Passo 38

Instale o suporte superior e o rolamento do suporte.
Passo 39

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 21. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: kit de suspensão – BMW X5 E53. Os profissionais recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 40

Solte a mola.

Passo 41

Retire a coluna de suspensão montada.
Passo 42

Instale o amortecedor no arco da roda.
Passo 43

Aparafuse a fixação superior de montagem do suporte do amortecedor.

Substituição: kit de suspensão – BMW X5 E53. AUTODOC recomenda:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 44

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 34 Nm.
Passo 45.1

Instale o tanque do limpa para-brisas e aperte os parafusos.

Passo 45.2

Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 46

Remova a proteção do guarda-lamas.

Passo 47

Feche o capô.
Passo 48

Elevar a parte dianteira do carro e fixar em suportes.

Passo 49

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 50

Fixe o suporte do amortecedor na manga de eixo.
Passo 51

Instale o parafuso de fixação.
Passo 52

Conecte os fios do sensor ABS.

Passo 53

Instale o parafuso de fixação.
Passo 54

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 22. Use uma chave soquete nº 22. Use uma chave de torque. Aperte-o para o torque de 250 Nm.
Passo 55

Instale o terminal do estabilizador transversal.

Passo 56

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 19. Use HEX n.º H5. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 57

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 58

Fixe a mangueira de travão na barra de suporte.
Passo 59

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 60

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: kit de suspensão – BMW X5 E53. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 61

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW X5 E53
Passo 62

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 63

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 64

Retire os macacos e calços.
