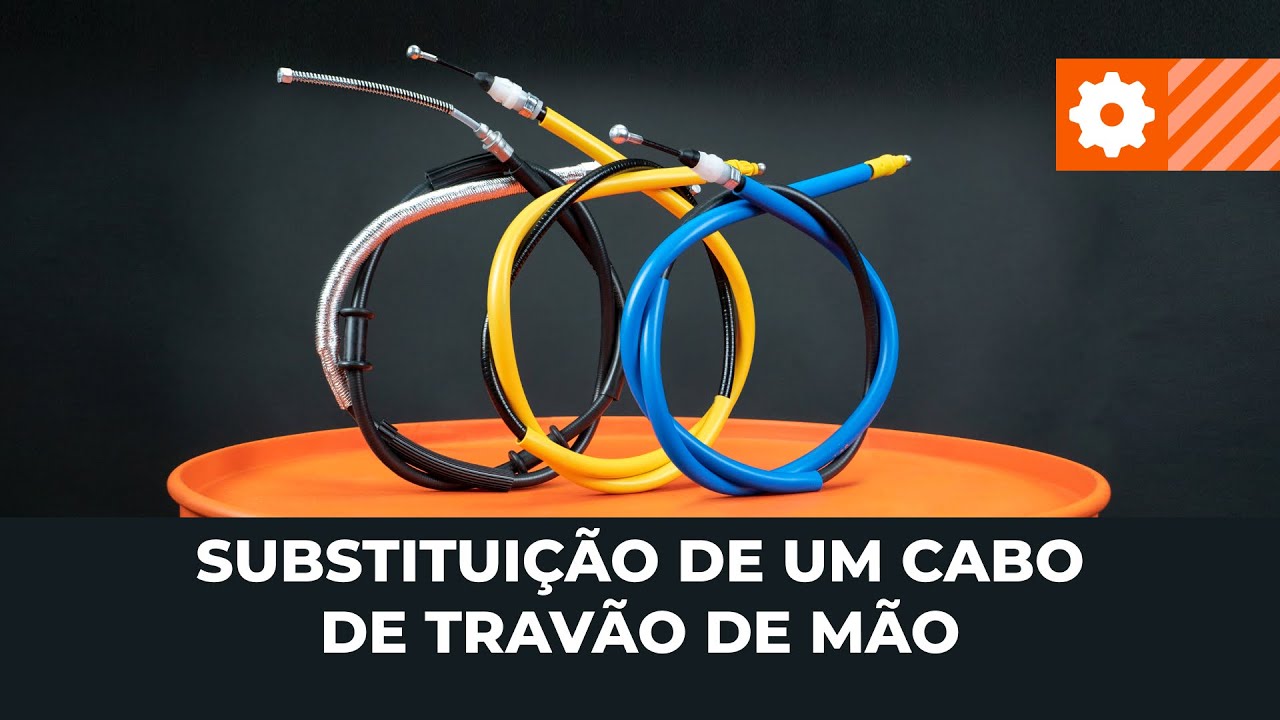

Como substituir um cabo do travão de mão [TUTORIAL DA AUTODOC]

Cabo do freio de mão — tutorial de substituição

Poderá necessitar do seguinte:

                        Um conjunto de ferramentas adequadas

                        Spray de limpeza multiúsos

                        Escova de arame

                        Spray WD-40

                        Alicates

                        Um conjunto de ferramentas para remover o revestimento de plástico

                        Um kit de ferramentas de reparação de travões de tambor

Comprar ferramentas

Por favor tenha em atenção!

O travão de mão é um mecanismo que ajuda a manter o veículo no lugar quando está estacionado
Os cabos do travão de mão transmitem a força da alavanca do travão de mão no compartimento do passageiro para os mecanismos de travagem das rodas
Recomenda-se a mudança de todos os cabos de uma só vez porque têm aproximadamente a mesma duração de vida útil
Verifique a conceção e localização dos cabos do travão de mão

1.

Os fixadores que ligam os cabos à alavanca do travão de mão no compartimento do passageiro estão localizados debaixo da consola central ou abaixo da mesma na parte de baixo do carro
2.

Remova a consola central
3.

Solte a tensão dos cabos
4.

Remova as rodas traseiras

O travão de mão pode utilizar os seguintes tipos de mecanismos de travagem de roda
Pinças traseiras com os componentes do travão de mão integradoCalços de roda de travão que estão alojadas dentro de um tambor ou disco
5.

No primeiro caso, basta desconectar os cabos dos suportes dos cabos das pinças
6.

Para o segundo tipo, é necessário remover as pinças, os suportes das pinças e os discos ou tambores de travões

O tambor ou disco de travão pode ser difícil de remover;
ou porque a sua superfície está presa ao cubo ou a outro assento de montagemou porque os calços de roda de travão de mão mantêm-no no lugar
7.

No segundo caso, desaperte o ajustador do calço de roda
8.

Poderá aceder à engrenagem do ajustador através do orifício do parafuso da roda ou do orifício no cubo
9.

O orifício de acesso do ajustador pode ser localizado na placa traseira do travão. Neste caso, o ajuste é efetuado a partir da parte de trás da placa

Importante!
Se o ajustador estiver preso e o tambor ou disco for difícil de remover, será necessária utilizar uma ferramenta especial
10.

Pode bater no tambor de travão com um martelo para facilitar a desmontagem ou aparafusar os parafusos nos seus orifícios de serviço, caso existam
11.

Verifique o estado do ajustador de travões, do mecanismo de ajuste, das molas dos calços de roda e do tambor ou disco. Substitua-os se necessário
12.

Aceda aos fixadores do cabo; dependendo da conceção, pode ser necessário remover primeiro os calços de roda
13.

Observe a posição de todos os elementos e observe as suas características de conceção
14.

Proceda em sequência, primeiro de um lado do eixo, depois do outro
15.

Primeiro, remova as peças que fixam os calços de roda. Utilize uma chave de fendas de tipo garfo ou um kit de ferramentas especiais

Por favor tenha em atenção!
Remova as molas cuidadosamente para evitar ferimentos
16.

Limpe e desconecte os cabos e seus fixadores um a um dos componentes de suspensão e da carroçaria do carro
17.

Desconecte os cabos da alavanca de controlo do travão de mão

Atenção!
Dependendo da conceção, pode ser necessário remover os escudos térmicos de escape que bloqueiam o acesso aos cabos e aos seus fixadores
18.

Instale os novos cabos e todos os componentes previamente removidos na ordem inversa

Por favor tenha em atenção!
Os cabos do travão de mão podem diferir na conceção e no comprimento, dependendo do lado da instalação
19.

Ajuste os calços de roda do travão de mão

Importante!
Devem estar localizados a uma certa distância do tambor
20.

Volte a colocar o tambor de travão e centre os calços de roda
21.

Para tal, pise várias vezes no pedal do travão e aplique o travão de mão
22.

Depois ajuste a posição dos calços usando o ajustador dos calços de roda

Importante!
O tambor deve rodar livremente, tocando ligeiramente os calços
23.

Continue a ajustar os calços até obter o resultado certo

Atenção!
Não aperte demasiado os calços de roda
24.

Certifique-se de ajustar o mecanismo do travão de mão na segunda roda

AUTODOC recomenda:
O travão de estacionamento deve ser ajustado de modo a não interferir com a rotação das rodas quando o carro está em movimentoQuando a alavanca é puxada 5 cliques para cima, o mecanismo deve manter o veículo no lugar.
