Importante!

Este procedimento de substituição pode ser usado para:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.8 is, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 4.6 is, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 3.0 i … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

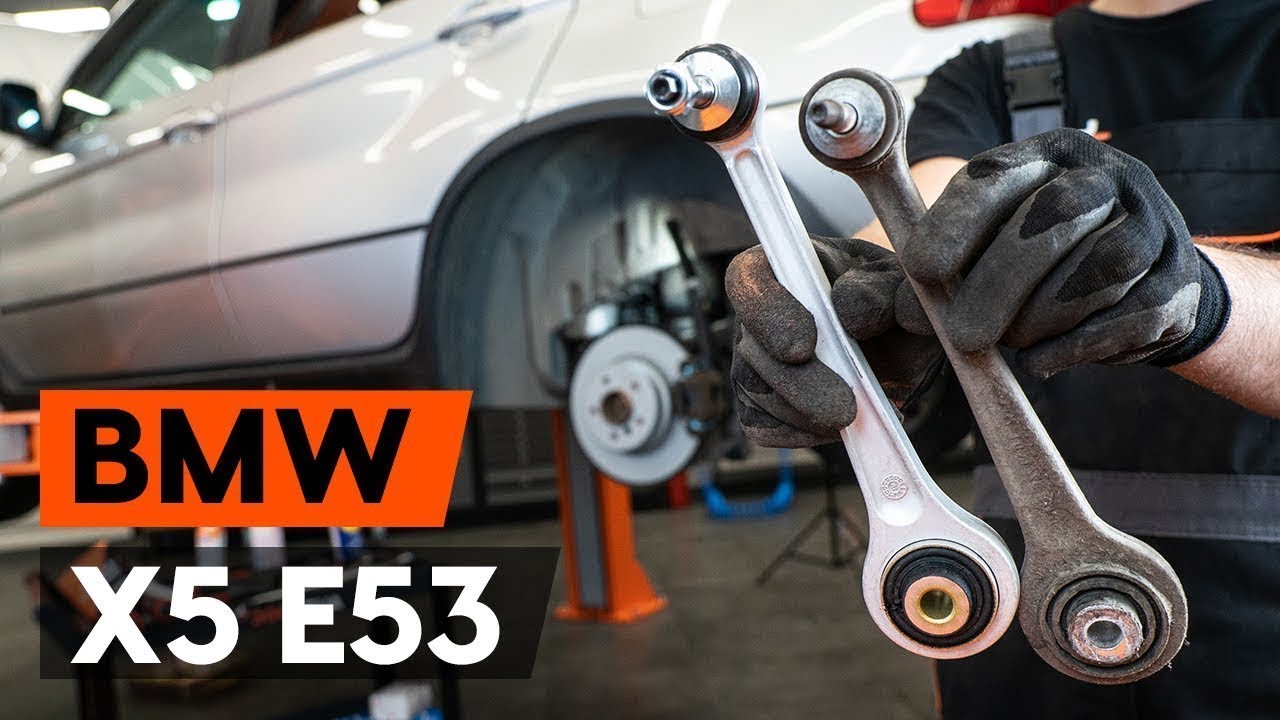

Como substituir a braço de suspensão traseiros no BMW X5 (E53) [TUTORIAL AUTODOC]

Como mudar braço superior da parte traseira em BMW X5 E53 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para X5 (E53) e outros modelos BMW

Braço de suspensão

        Braço de suspensão para X5 (E53) Gasolina (286 cv)

        Braço de suspensão para X5 (E53) Diesel (184 cv)

        Braço de suspensão para X5 (E53) Gasolina (347 cv)

        Braço de suspensão para X5 (E53) Gasolina (231 cv)

        Braço de suspensão para X5 (E53) Gasolina (320 cv)

        Braço de suspensão para X5 (E53) Diesel (218 cv)

        Braço de suspensão para X5 (E53) Gasolina (360 cv)

        Braço de suspensão para X5 (E53) Diesel (211 cv)

Substituição: braço superior da parte traseira – BMW X5 E53. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Massa de cobre

                        Chave Combinada nº 16

                        Chave Combinada nº 18

                        Chave de caixa n.º 8

                        Chave de caixa n.º 18

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço superior da parte traseira – BMW X5 E53. Conselho de especialistas da AUTODOC:

O procedimento de substituição é idêntico para os braços de controlo superior direito e esquerdo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço superior da parte traseira – BMW X5 E53. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço superior da parte traseira – BMW X5 E53. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6.1

Limpe todas as juntas do braço. Use uma escova metálica.

Passo 6.2

Trate todas as juntas do braço. Use spray WD-40.

AUTODOC recomenda:
Substituição: braço superior da parte traseira – BMW X5 E53. Depois de aplicar o spray, espere alguns minutos.
Passo 7

Faça uma marca na travessa e no parafuso de ajuste da cambagem positiva.
Passo 8

Desaparafuse o fixador do braço traseiro da ponta de eixo. Use uma chave soquete nº 8. Use uma chave combinada nº 16. Use uma chave de catraca.
Passo 9

Desaparafuse a fixação do braço da barra. Use uma chave soquete nº 18. Use uma chave combinada nº 18. Use uma chave de catraca.
Passo 10

Remova o parafuso de fixação. Utilize um pé-de-cabra.
Passo 11

Remova a articulação esférica da manga.
Passo 12

Remova o braço superior traseiro. Utilize um pé-de-cabra.
Passo 13

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 14

Instale o braço superior traseiro.

Substituição: braço superior da parte traseira – BMW X5 E53. AUTODOC recomenda:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 15

Instale a articulação esférica na manga. Utilize um pé-de-cabra.
Passo 16

Instale os fixadores do braço de controlo.
Passo 17

Aperte a fixação do braço na barra. Use uma chave combinada nº 18. Use uma chave de torque. Aperte-o para o torque de 59 Nm.
Passo 18

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 19

Aperte o fixador do braço da suspensão à ponta de eixo. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 56 Nm.
Passo 20

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço superior da parte traseira – BMW X5 E53. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 21

Limpe o local de montagem do aro do pneu. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.

Passo 22

Instale a roda.

Substituição: braço superior da parte traseira – BMW X5 E53. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 23

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 24

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 25

Retire os macacos e calços.
